产品描述
产品简介

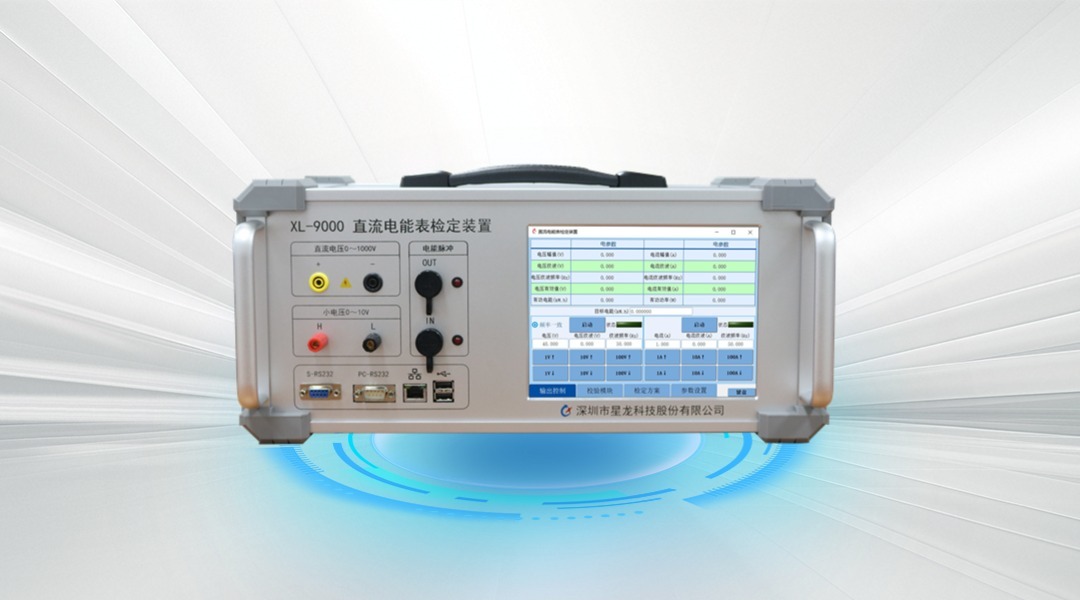

XL-9000直流电能表检定装置是针对目前市场上对直流电能表检定的需要，遵循直流电能表的国家标准，采用最新技术，主要元器件均采用国外进口工业级器件，可支持0~1000V的直流电压输出，精度等级优于0.05%；0~10V直流电压模拟分流器输出，精度等级0.05%，并且支持电压、电流输出纹波叠加功能，可用于直流电能表的虚负荷检定，纹波干扰试验，或者作为单独的电压标准源。
主要功能
| 主要功能 | 功能描述 |
| 直流电压输出 | 支持0~1000V直流电压输出，精度优于0.02% |
| 小信号输出 | 支持0~10V直流电压输出，精度优于0.03% |
| 纹波输出 | 支持20~500Hz纹波输出 |
| 直流电能表检定 | 支持间接式直流电能表的虚负荷检定 |
| 误差计算 | 支持手动检定和自动检定模式 |
| 起动试验 | 支持 |
| 潜动试验 | 支持 |
| 纹波试验 | 支持 |
| 生成报表 | 可根据模板自动生成报告 |
技术指标
| 名称 | 指标范围 |
| 准确度等级 | 0.05级 |
| 电压、小信号幅值精度 | 电压：0.012%RD±0.008%RG(或10uV) |
| 小信号：0.02%RD ±0.01%RG(或2uV) | |
| 电能误差 | <0.05% |
| 输出相数 | 1相电压 |
| 1路小信号 | |
| 档位设置 | 电压：10mV、30mV、100mV、300mV、1V、3V、10V、30V、100V、200V、300V、1000V |
| 小信号：1mV、3mV、10mV、30mV、100mV、300mV、1V、3V、10V | |
| 输出稳定度 | 电压：满量程优于0. 01% ±1uV， 典型值0. 01% ±0.6uV |
| 小信号：满量程优于0. 01% ±1uV， | |
| 典型值0. 01% ±0.6uV | |
| 输出功率 | 电压：200<U≤ 1150 V：≤ 25 mA； |
| 10<U≤ 200 V：≤ 100mA | |
| U≤ 10 V：≤ 10 mA； | |
| 小信号：≤ 10mA； | |
| 纹波叠加 | 频率：20~500Hz |
| 纹波系数：电压：<20%，小信号：<30% | |
| 纹波电压精度：20-50Hz：<1% | |
| 50-500Hz：<5% | |
| 纹波小信号精度：20-500Hz：<1% | |
| 长期稳定度 | 电压：±100PPM/年 |
| 其他参数 | |
| 名称 | 技术指标 |
| 工作电压 | AC 220V±5% 50Hz |
| 工作温度 | -5℃～40℃相对湿度：≤90% |
| 储存温度 | -25℃～75℃ |
| 整机重量 | 8.2kg |
| 整机体积 | 450mm×300mm×200mm |
| 冷却方式 | 风冷 |
| 噪音 | <60d |
