产品描述
产品介绍

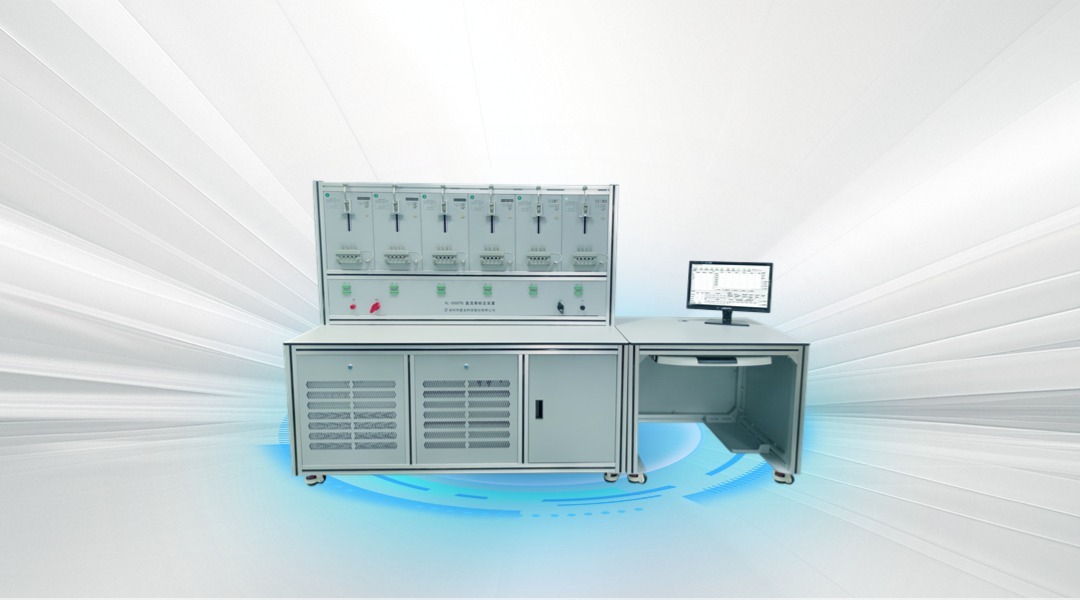

XL-9300T6直流电能表检定装置针对当前市场对直流电能表检定的需求，严格遵循国家关于直流电能表的相关标准，运用尖端前沿技术，其核心元器件均选用国际先进的工业级器件。XL-9300T6包含电压源、电流源、小信号源、主控单元以及挂表台等，能够输出0～1000V DC（最大1150V）直流电压，0～300A DC的直流电流输出，0～5V DC直流电压小信号输出，实现对间接式和直接式直流电能表进行检定，电能准确度0.05级；挂表台体主要用于表位固定，具有6表位，能够实现同时检定6块电能表。
主要功能
- 本产品外壳精选特殊铝合金材质，不仅外观典雅大方，而且结构坚固耐用，采用可拆卸设计，极大地方便了运输与维护。
- 配备标准的挂表座，挂表后即可自动完成基本误差、日计时误差、脉冲常数试验等项目的测试，使得校表过程更加便捷高效。
- 内置高性能线性电源功放，有效抑制输出纹波，确保直流输出的高稳定性和低噪声特。
- 集成多重保护系统，并配备声光报警功能，显著提升设备的可靠性，确保使用安全。
- 具备485通讯功能，可按照DL/T645通信规约读取直流电能表的电参量，实现仪表常数试验或者电参量测试（如电流误差、电压误差、功率误差等）。
- 能够按照直流电能表检定规程，对电能表的起动试验、潜动试验、基本误差、仪表常数试验、时钟日计时误差等进行全自动检验，提高检测效率。
- 具备检定数据管理功能，可以根据用户模板自动生成报告。
- 严格按照JJG 1186-2022直流电能表检定装置检定规程要求设计，兼容各种直流表的检定或性能测试，满足多样化需求。
- 可叠加20～500Hz的纹波输出，纹波幅值、相位可调，满足直流电能表纹波影响量测试。
- 具备光脉冲和电脉冲采样功能，能够准确采集电子表LED光脉冲信号或者电脉冲信号，内置高压隔离电路，有效防止高压误接入，保障设备安全。
- 实时显示功率、电压、电流、纹波等关键参数，方便用户监控设备状态。
- 集成GPS时钟基准，支持电能表的时钟日计时误差测试。
- 装置采用单相电源供电，方便用户接入使用，降低使用门槛。
- 具备自动、手动两种检定模式，用户可根据每个表位挂表情况灵活选择表位。
- 设备可提供220VAC、12VDC、24VDC辅助电源输出，且正负百分之二十可调，支持电能表的电源跌落试验，全面满足测试需求。
技术指标
| 直流电能表表台表位 | |
| 直流电能表表台表位 | 6表位 |
| 六路直流电压输出 | |
| 量限 | 0～1000V（MAX：1150V） |
| 档位 | 100mV、300mV、1V、3V、10V、30V、100V、200V、300V、1000V |
| 准确度 | 0.012%RD + 0.008%RG |
| 输出功率 | 200<U≤ 1150 V：≤ 25 mA |
| 10<U≤ 200 V：≤ 100mA | |
| U≤ 10 V：≤ 10 mA | |
| 一路直流电流输出 | |
| 量限 | 0～300A（MAX：300A） |
| 档位 | 1mA、3mA、10mA、30mA、100mA、300mA、1A、3A、10A、30A、100A、300A |
| 准确度 | 0.012%RD + 0.008%RG |
| 带载能力 | 端口电压≥2.5V |
| 六路间接电流输出 | |
| 量限 | 0～5V |
| 档位 | 1mV、3mV、10mV、30mV、100mV、300mV、 |
| 1V、3V、5V | |
| 准确度 | Uo≤ 20mV： 120ppm*RD+80ppm*RG（或2uV） 20 mV≤Uo≤ 5 V：120ppm*RD+80ppm*RG |
| 带载能力 | Uo≤ 100mV的输出1mA |
| 100mV< Uo≤5V的输出10mA | |
| 电能精度 | |
| 电能准确度 | 0.05% |
| 电压、电流输出稳定度 | |
| 电压稳定度 | ±（0.01%*RD +0.005%RG）/min |
| 电流稳定度 | ±（0.01%*RD +0.005%RG或2uV）/min |
| 年漂移 | 小于100ppm/年 |
| 电压、电流纹波输出能力 | |
| 纹波频率 | 20～500Hz |
| 电压纹波因数 | 允许输出小于20%的脉动 |
| 电流纹波因数 | 允许输出小于30%的脉动 |
| 纹波相位 | 电压和电流纹波相位误差小于0.1度 |
| 纹波精度 | 纹波电压精度：20-50Hz：<1% |
| 50-500Hz：<5% | |
| 纹波小信号精度：20-500Hz：<1% | |
| 其它指标 | |
| 工作电源 | AC 220V±5% 50Hz |
| 相对湿度 | ≤75% 无腐蚀性气体 |
| 尺 寸 | 台体1592mm×1476mm×770mm （宽×高×深） |
| 电脑桌850mm×772mm×770mm（宽×高×深） | |
