产品描述
产品介绍

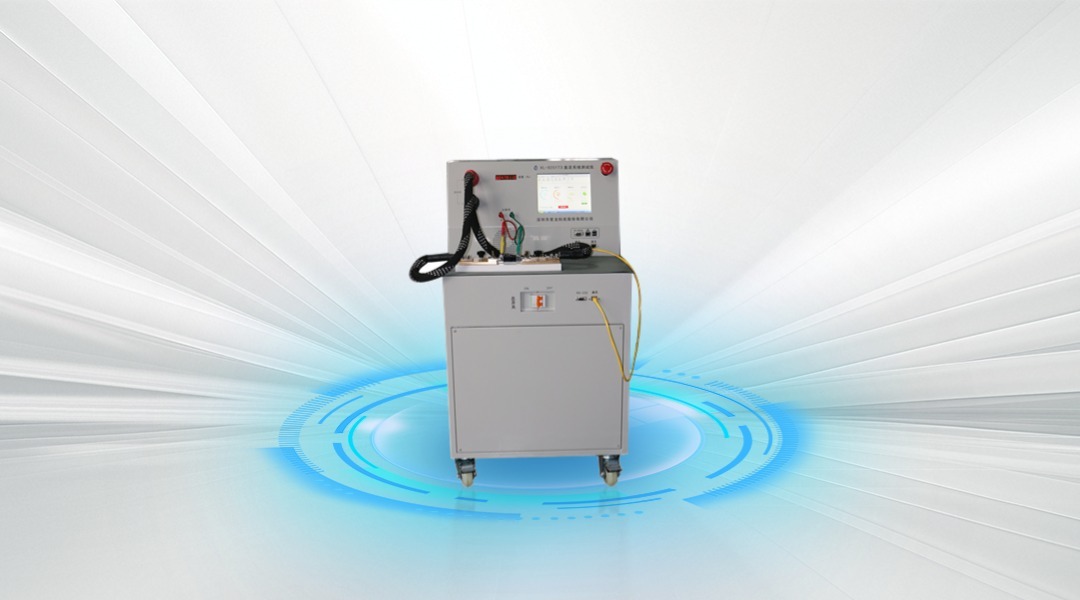

XL-9201分流器检定装置可以对各种规格的分流器进行测试，具备测试分流器的基本误差、误差一致性、误差变差、重复性测试、热平衡时间测试、直流电阻，绘制I-R曲线及R-t曲线等功能，其测量精度为0.05级。
本装置内置高精度高稳定度直流标准源和直流标准电压表，配备分流器检定辅助工装，编辑好方案并放好分流器后启动测试就可以自动完成整个测试过程，并生成测试报告。夹具可以调整并适应各种规格分流器，具有很高的测试效率。
功能介绍
- 分流器基本误差检定、误差一致性、误差变差、重复性测试、热平衡时间测试、过载试验；
- 分流器直流电阻计算；
- I-R变化曲线测量；
- 功率系数计算；
- 自动报表生成；
- 历史检定数据检索；
- 自动检定，接好线后，支持一键完成分流器的检定。
主要特点
- 基于高速的DSP、大规模的FPGA、高速高精度的DA采集器以及高性能功率放大器构成的高效检测平台；
- 输出精度均达到万分之三以内；
- 电流输出0~600A，稳定度在0.01%以内；
- 方便的检定方案编辑功能，检定方案可以保存和调用；
- 半自动测试，接好线后，可一键式完成分流器的检测；
- 配备夹具，支持分流器快速检定；
- 通过网口连接上位机操作，工作效率高。
技术指标
| 名称 | 指标范围 | |||
| 相数 | 1相电流 | |||
| 直流输出范围 | 0~600A | |||
| 电流稳定度 | 0.01%/1分钟 | |||
| 直流输出档位 | 1mA、5mA、20mA、50mA、200mA、1A、5A、10A、15A、60 A、100 A、500A | |||
| 调节细度 | 0.001%RG | |||
| 输出稳定时间 | 达到规定精度的稳定时间≤1ms | |||
| 精度 | 0.02%RD+0.01%RG | |||
| 年漂移 | 60ppm | |||
| 分辨率 | 小于1uA | |||
| 负载能力 | 1mA~20A量程：3V； | |||
| 20A~200A量程：2.5V | ||||
| 600A量程：2V | ||||
| 直流源纹波系数 | 小于1% | |||
| 测量表技术指标 | ||||
| 精度指标±（%读数+%量程） | ||||
| 量程 | 24小时（23±1℃） | 90天（23±5℃） | 1年（23±5℃） | 温度系数 |
| 1mV | 0.01+0.002 | 0.01+0.003 | 0.015+0.003 | 0.0004+0.0001 |
| 10mV | 0.01+0.0002 | 0.01+0.0003 | 0.015+0.0004 | 0.0004+0.0001 |
| 100mV | 0.008+0.003 | 0.009+0.0005 | 0.008+0.0005 | 0.0004+0.00006 |
| 1V | 0.008+0.0003 | 0.009+0.0005 | 0.01+0.0005 | 0.0004+0.00004 |
| 10V | 0.008+0.0001 | 0.009+0.0005 | 0.01+0.0005 | 0.0001+0.00002 |
| 100V | 0.008+0.0004 | 0.009+0.0006 | 0.01+0.0006 | 0.0004+0.00005 |
| 其它参数 | ||||
| 工作电压 | AC 220V±5% 50Hz | |||
| 整机功耗 | 空载：120W，满载：1.9KW | |||
| 预热时间 | ＜15分钟 | |||
| 工作温度 | -10℃～55℃ | |||
| 相对湿度 | ≤85% 无腐蚀性气体 | |||
| 尺寸 | 550mm*498.5mm*948mm（L*W*H） | |||
| 整机重量 | 100KG | |||
