产品描述
产品介绍

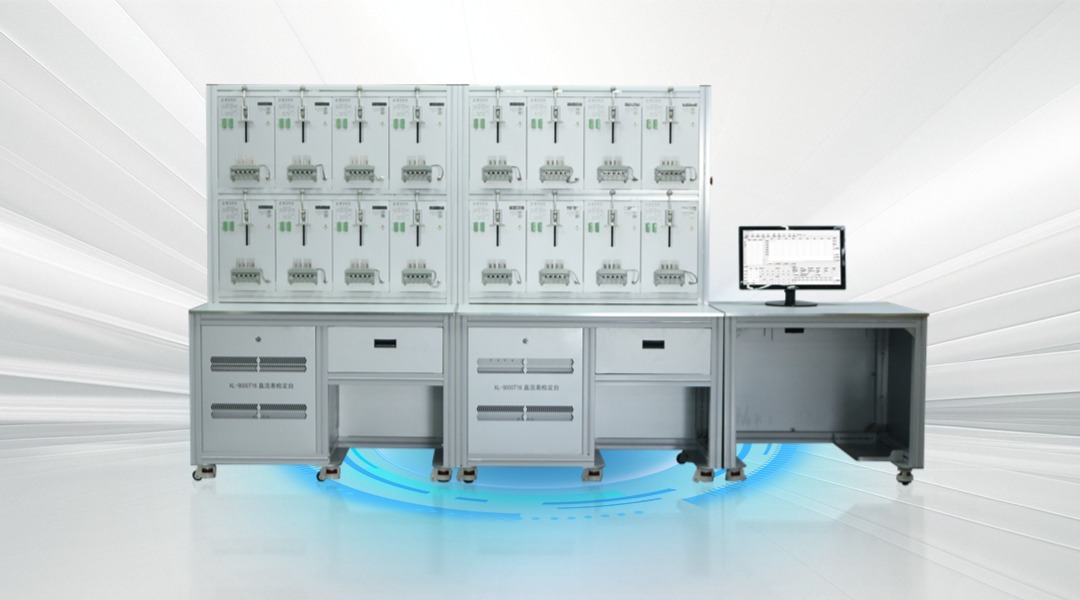

XL-9000T16直流表检定装置是针对当前市场对直流电能表检定的需求，严格遵循国家关于直流电能表的相关标准，运用尖端前沿技术，其核心元器件均选用国际先进的工业级器件。XL-9000T16包含电压源、小信号源、主控单元以及挂表台等，能够输出0～1000V DC（最大1150V）直流电压输出，0～5V DC直流电压小信号输出，实现对间接式直流电能表进行检定，电能准确度0.05级；挂表台体主要用于表位固定，具有16表位，能够实现同时检定16块电能表。
主要功能
- 外壳采用特殊铝合金材料，美观大方、结构坚固，可分拆，运输方便。
- 采用专用接线盒，方便校表。
- 高质量的线性电源功放，输出的纹波小，稳定性好。
- 多重保护系统并具有声光报警功能，可靠性更高。
- 具有485通讯功能，能方便地读取和修改多功能表内数据，能逐表位读出各表位通讯地址。
- 台体具备专用的挂表座，可直接挂表，挂好表即可自动完成基本误差、日计时误差、仪表脉冲常数试验等项目测试。
- 可以按照规程要求，对电能表的起动、潜动、基本误差等进行全自动检验。
- 完全按照直流电能表规范要求设计，可以兼容各种直流表的检定或者直流表的各项性能检定。
- 电压、小信号能分别叠加 20～500Hz 纹波，纹波的幅度能分别设置，相位 保持同相。
- 可以校验不同常数电能表，并具有仪表脉冲常数试验功能。
- 专用光电采样器能采集电子表LED光脉冲信号。
- 专用脉冲采样接口，具有高压隔离电路，可防高压误接入。
- 具备按功率检表的功能，可以通过485总线接口直接读取被检表的功率测量值并计算误差。
- 可以显示功率、电压、电流、纹波等参数。
- 具有和PC机联机功能，专用的校表软件界面友好、校表设置简洁直观，可人工增加和设定任意校验点，数据能存储、打印。
- 具有GPS时钟基准，支持电能表的日计时误差测试。
- 装置采用单相电源供电，方便用户使用。
- 每个表位具备自动、手动两种投切能力，允许用户选择参与检定的表位，用户通过软件上的表位选择即可方便进行投切。
- 具备220VAC、12VDC、24VDC辅助电源接口，并且正负百分之二十可调，可实现电能表的电源跌落试验。
技术指标
| 表位数 | |
| 直流表检定装置表位 | 16表位 |
| 直流电压输出 | |
| 量限 | 0～1000V（MAX：1150V） |
| 档位 | 1V、3V、10V、30V、100V、200V、300V、1000V |
| 准确度 | 0.012%RD±0.008%RG |
| 允许负载电流 | 电压：200<U≤ 1150 V：≤ 25 mA； |
| 10<U≤ 200 V：≤ 100mA； | |
| U≤ 10 V：≤ 10 mA。 | |
| 间接电流输出 | |
| 量限 | 0～5V |
| 档位 | 1mV、3mV、10mV、30mV、100mV、300mV、 1V、3V、10V |
| 准确度 | 0.02%RD ±0.01%RG(或2uV) |
| 带载能力 | 小信号：≤ 10mA |
| 电能精度 | |
| 电能准确度 | 0.05% |
| 输出稳定度 | |
| 电压稳定度 | 满量程优于0.01%±4uV， 典型值0.005%±2uV |
| 小信号稳定度 | 满量程优于 0. 01% ±1uV， 典型值0. 01% ±0.6uV |
| 年漂移 | 小于100ppm/年 |
| 电压纹波输出能力 | |
| 纹波频率 | 20～500Hz |
| 脉动系数 | 电压：<20%，小信号： <30% |
| 纹波相位 | 电压纹波相位误差小于0.1度 |
| 纹波精度 | 纹波电压精度：20-50Hz：<1% |
| 50-500Hz：<5% | |
| 纹波小信号精度：20-500Hz：<1% | |
| 其它指标 | |
| 工作电源 | AC 220V±5% 50Hz |
| 工作温度 | -5℃～40℃相对湿度：≤90% |
| 储存温度 | -25℃～75℃ |
| 相对湿度 | ≤85% 无腐蚀性气体 |
| 尺 寸 | 台体2238mm×670mm×1688mm （长×宽×高） |
| 电脑桌850mm×670mm×722mm（长×宽×高） | |
产品文档
文件名
更新时间
相关产品
XL-9201T3 直流分流器检定装置可以对各种规格的分流器进行测试，具备测试分流器的基本误差、直流电阻，绘制I-R曲线及R-t曲线，自动计算功率系数等功能，其测量精度为0.05级。
本装置内置高精度高稳定度直流标准源和直流标准表，配备分流器检定辅助工装，编辑好方案并放好分流器后启动测试就可以自动完成整个测试过程，并生成测试报告。夹具可以调整并适应各种规格分流器，具有很高的测试效率。
XL-9300T6包含电压源、电流源、小信号源、主控单元以及挂表台等，能够输出0～1000V DC（最大1150V）直流电压，0～300A DC的直流电流输出，0～5V DC直流电压小信号输出，实现对间接式和直接式直流电能表进行检定，电能准确度0.05级；挂表台体主要用于表位固定，具有6表位，能够实现同时检定6块电能表。
XL-9600T6直流表检定装置包括标准源机柜及电能表挂表台体，机柜放置电压源、小信号源、电流源、主控单元、工控机显示单元，能够输出0～1000V（MAX：1150V）直流电压，0～600A直流电流， 0～5V小信号，实现对电能表的检定的加量输出，其中，电压准确度0.02级，电流准确度0.02级，电能准确度0.05级；挂表台体主要用于表位固定，包括挂表架、台体，具有六表位，能够实现6块电能表的同时检定（0~100A），能够实现3块电能表的同时检定（0~600A）。
XL-9201T6直流分流器检定装置可以根据JJG1069-2011直流分流器检定规程对各种规格的分流器进行测试，具备测试分流器的基本误差、直流电阻，绘制I-R曲线及R-t曲线等功能，其测量准确度等级为0.05级。
本装置内置高精度、高稳定度直流标准源和直流标准表，配备分流器检定辅助工装，编辑好方案并放好分流器后启动测试就可以自动完成整个测试过程，并生成测试报告。夹具可以调整并适应各种规格分流器，具有很高的测试效率。
XL-9100T18直流电能表检定装置内置18路独立电压源、1路电流源，能够输出0～1500V（MAX：1725V）直流电压，0～100A直流电流，实现对直接式直流电能表的检定的加量输出，其中，电压准确度0.02级，电流准确度0.03级，电能准确度0.05级；设计有专用的挂表架，具有18表位，能够实现18块直接式电能表的同时检定（0~100A）。
XL-9000T8直流电能表检定装置包括电压源、小信号源、主控单元以及挂表台等，能够输出0～1000V（MAX：1150V）直流电压，0～5V小信号，实现对间接式直流电能表检定，其中，电压准确度0.02级，电能准确度0.05级；挂表台体主要用于表位固定，具有8表位，能够实现8块电能表的同时检定。
