产品描述
产品介绍

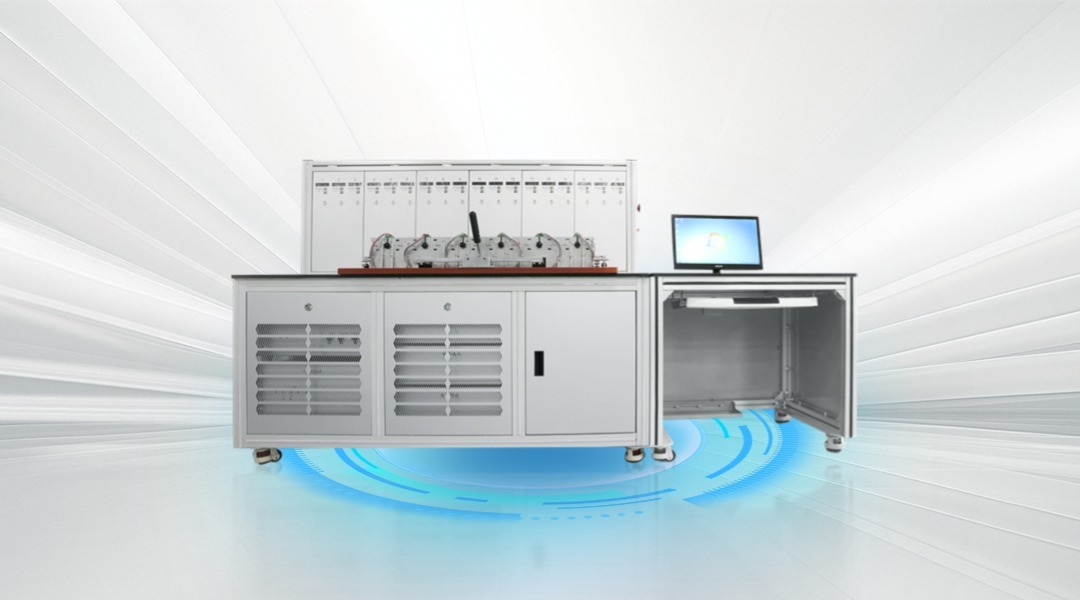

XL-9100T18直流电能表检定装置内置18路独立电压源、1路电流源，能够输出0～1500V（MAX：1725V）直流电压，0～100A直流电流，实现对直接式直流电能表的检定的加量输出，其中，电压准确度0.02级，电流准确度0.03级，电能准确度0.05级；设计有专用的挂表架，具有18表位，能够实现18块直接式电能表的同时检定（0~100A）。
主要功能
- 外壳采用特殊铝合金材料，美观大方、结构坚固，重量轻，运输方便。
- 采用专用挂表架，方便校表。
- 高质量的线性电源功放，输出的纹波小，稳定性好。
- 多重保护系统并具有声光报警功能，可靠性更高。
- 操作软件上设置有常用校验点快捷键，能在手动检表时快速设置好常用测试点，使手动检定时更方便。
- 具有RS485通讯口通讯功能，可于被检直流表进行通讯，读取电能表电参量。
- 可以按照规程要求，对电能表的起动、潜动、基本误差、日计时误差、常数试验等进行全自动检验。
- 支持纹波影响试验，电压、电流能分别叠加10～500Hz纹波，纹波因数和相位可根据需要设置。
- 专用脉冲采样接口，具有高压隔离电路，可防高压误接入。
- 具备按功率检表的功能，可以通过485总线接口直接读取被检表的功率测量值并计算误差。
- 可以显示功率、电压、电流、纹波等参数。
- 具有和PC机联机功能，专用的校表软件界面友好、校表设置简洁直观，可人工增加和设定任意校验点，数据能存储、打印。
- 具有GPS时钟基准，支持电能表的日计时误差测试。
- 支持自热实验，可以对被检表进行自热影响实验，并给出误差变化曲线。
- 装置采用单相电源供电，方便用户使用。
- 每个表位具备自动、手动两种投切能力，允许用户选择参与检定的表位，用户通过软件上的表位选择即可方便进行投切。
- 具备被检表的条码信息扫描输入，扫描信息自动关联到被检表（需另配扫码枪）。
- 具备220VAC、12VDC、24VDC辅助电源接口，并且正负百分之二十可调，可实现电能表的电源跌落试验。
技术指标
| 直流电能表表台表位 | |
| 直流电能表表台表位 | 18表位 |
| 十八路直流电压输出 | |
| 量限 | 0～1500V（MAX：1725V） |
| 档位 | 100mV、300mV、1V、3V、10V、30V、100V、200V、300V、1500V |
| 准确度 | 0.012%RD + 0.008%RG |
| 输出功率 | 200<U≤ 1725 V：≤ 25 mA； |
| 10<U≤ 200 V：≤ 100mA； | |
| U≤ 10 V：≤ 10 mA； | |
| 一路直流电流输出 | |
| 量限 | 0～100A（MAX：120A） |
| 档位 | 1mA、3mA、10mA、30mA、100mA、300mA、1A、3A、10A、30A、100A； |
| 准确度 | 0.012%RD + 0.008%RG |
| 带载能力 | 端口电压：8V |
| 输出功率：<800VA | |
| 电能精度 | |
| 电能准确度 | 0.05% |
| 电压、电流输出稳定度 | |
| 电压稳定度 | ±（0.01%*RD +0.005%RG）/min |
| 电流稳定度 | ±（0.01%*RD +0.005%RG）/min |
| 年漂移 | 小于100ppm/年 |
| 电压、电流纹波输出能力 | |
| 纹波频率 | 10～500Hz |
| 纹波因数 | 允许电压输出10%及以下 |
| 允许电流输出20%及以下 | |
| 纹波相位 | 电压和电流纹波相位误差小于0.1度 |
| 纹波精度 | 优于5% |
| 辅助工作电源 | |
| 直流输出 | 直流输出：12V、24V |
| 交流输出 | 交流输出： 220V |
| 可调范围 | 正负20% |
| 输出功率 | 80W |
| 其它指标 | |
| 工作电源 | 供电电压：AC 220V±5% 50Hz |
| 功率：不大于2.2kW | |
| 相对湿度 | ≤70% 无凝露，无腐蚀性气体 |
| 温度 | 工作温度：15-35℃ |
| 存储温度：-5℃-40℃ | |
| 整机重量 | 约300kg |
| 尺寸 | 电脑桌：长723mm×宽850mm×高770mm |
| 主表台：长1592mm×宽814mm×高1333mm | |
