产品描述
产品介绍

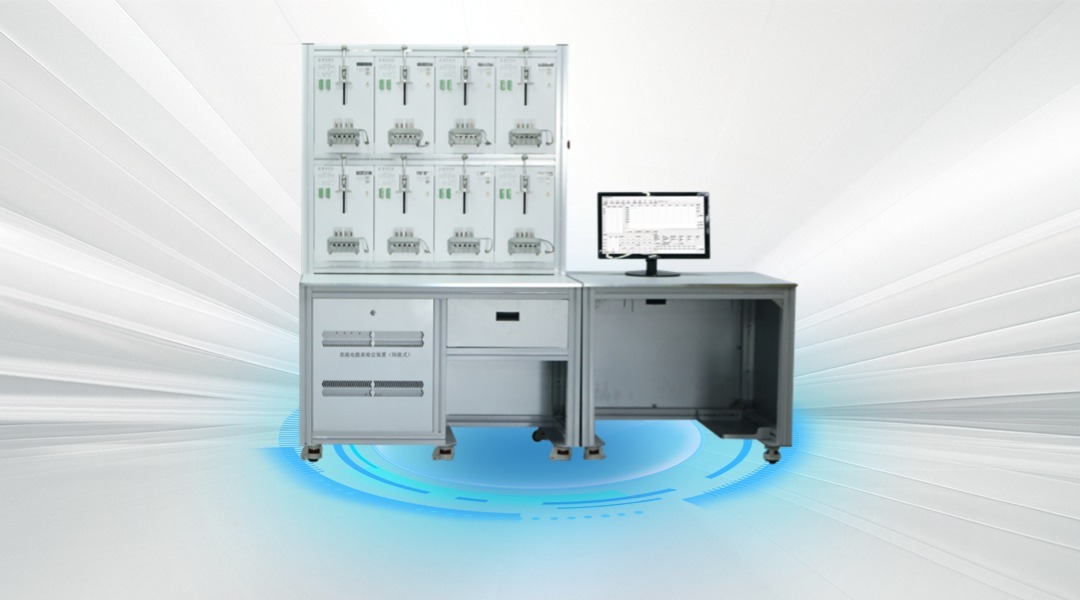

XL-9000T8直流电能表检定装置包括电压源、小信号源、主控单元以及挂表台等，能够输出0～1000V（MAX：1150V）直流电压，0～5V小信号，实现对间接式直流电能表检定，其中，电压准确度0.02级，电能准确度0.05级；挂表台体主要用于表位固定，具有8表位，能够实现8块电能表的同时检定。
主要功能
1)外壳采用特殊铝合金材料，美观大方、结构坚固，可分拆，运输方便。
2) 采用专用接线盒，方便校表。
3) 高质量的线性电源功放，输出的纹波小，稳定性好。
4) 多重保护系统并具有声光报警功能，可靠性更高。
5) 具有485通讯功能，能方便地读取和修改多功能表内数据，能逐表位读出各表位通讯地址。
6) 台体具备专用的挂表座，可直接挂表，挂好表即可自动完成基本误差、日计时误差、仪表脉冲常数试验等项目测试。
7) 可以按照规程要求，对电能表的起动、潜动、基本误差等进行全自动检验。
8) 完全按照直流电能表规范要求设计，可以兼容各种直流表的检定或者直流表的各项性能检定。
9) 电压、小信号能分别叠加 20～500Hz 纹波，纹波的幅度能分别设置，相位 保持同相。
10) 可以校验不同常数电能表，并具有仪表脉冲常数试验功能。
11) 专用光电采样器能采集电子表LED光脉冲信号。
12) 专用脉冲采样接口，具有高压隔离电路，可防高压误接入。
13) 具备按功率检表的功能，可以通过485总线接口直接读取被检表的功率测量值并计算误差。
14) 可以显示功率、电压、电流、纹波等参数。
15) 具有和PC机联机功能，专用的校表软件界面友好、校表设置简洁直观，可人工增加和设定任意校验点，数据能存储、打印。
16) 具有GPS时钟基准，支持电能表的日计时误差测试。
17) 装置采用单相电源供电，方便用户使用。
18) 每个表位具备自动、手动两种投切能力，允许用户选择参与检定的表位，用户通过软件上的表位选择即可方便进行投切。
19) 具备220VAC、12VDC、24VDC辅助电源接口，并且正负百分之二十可调，可实现电能表的电源跌落试验。
技术指标
| 表位数 | |
| 直流表检定装置表位 | 8表位 |
| 直流电压输出 | |
| 量限 | 0～1000V（MAX：1150V） |
| 档位 | 1V、3V、10V、30V、100V、200V、300V、1000V |
| 准确度 | 0.012%RD±0.008%RG |
| 允许负载电流 | 电压：200<U≤ 1150 V：≤ 25 mA； |
| 10<U≤ 200 V：≤ 100mA； | |
| U≤ 10 V：≤ 10 mA。 | |
| 间接电流输出 | |
| 量限 | 0～5V |
| 档位 | 1mV、3mV、10mV、30mV、100mV、300mV、 1V、3V、10V |
| 准确度 | 0.02%RD ±0.01%RG(或2uV) |
| 带载能力 | 小信号：≤ 10mA |
| 电能精度 | |
| 电能准确度 | 0.05% |
| 输出稳定度 | |
| 电压稳定度 | 满量程优于0.01%±4uV， 典型值0.005%±2uV |
| 小信号稳定度 | 满量程优于 0. 01% ±1uV， 典型值0. 01% ±0.6uV |
| 年漂移 | 小于100ppm/年 |
| 电压纹波输出能力 | |
| 纹波频率 | 20～500Hz |
| 脉动系数 | 电压：<20%，小信号： <30% |
| 纹波相位 | 电压纹波相位误差小于0.1度 |
| 纹波精度 | 纹波电压精度：20-50Hz：<1% |
| 50-500Hz：<5% | |
| 纹波小信号精度：20-500Hz：<1% | |
| 其它指标 | |
| 工作电源 | AC 220V±5% 50Hz |
| 工作温度 | -5℃～40℃相对湿度：≤90% |
| 储存温度 | -25℃～75℃ |
| 相对湿度 | ≤85% 无腐蚀性气体 |
| 尺 寸 | 台体2238mm×670mm×1688mm （长×宽×高） |
| 电脑桌850mm×670mm×722mm（长×宽×高） | |
