产品描述
产品简介

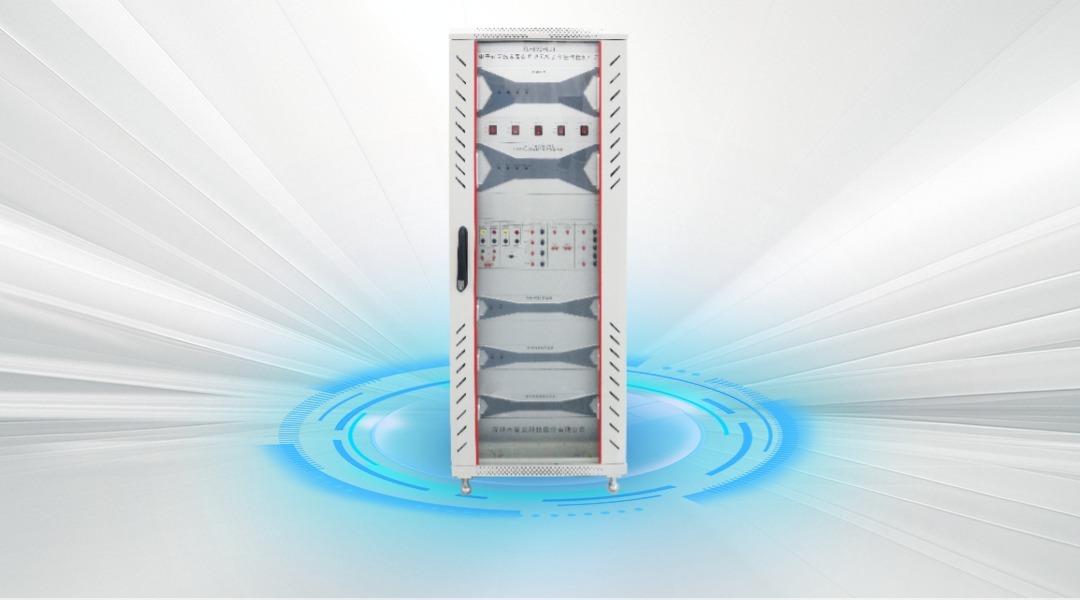

XL-892-001 电子式互感器及合并单元校验仪量传检测单元包括单相标准功率源可输出0~120V的交流电压和0~6A的交流电流；电子式互感器校验仪（合并单元校验仪）整体检定装置，能够对符合IEC61850-9-2、 IEC61850-9-2LE的电子式互感器校验仪及合并单元测试仪角差和比差的测试，并具备数字微差功能；精密时钟延时设备可实现秒脉冲、IRIG-B码、电信号、光信号等任意时间信号转换；标准时钟校验装置能够以标准输入信号或内置时钟为标准，输出一路可移相的时钟；报文离散度校验装置能够输出帧离散度和传输延时可调的IEC61850-9-2报文，能够发送或接收同步时钟信号。
主要功能
- 能够输出单相0~120V的交流电压和0~6A的交流电流；
- 能够检定符合IEC61850-9-2、 IEC61850-9-2LE的电子式互感器校验仪的比差和角差(同步法)；
- 能够检定符合IEC61850-9-2、 IEC61850-9-2LE的电子式互感器校验仪比差和角差(基于固定延时法)；
- 具备比值微差和角差微差设定功能；
- 能够以标准输入信号或内置时钟为标准，实现对被测信号相位误差的测试；
- 能够输出两路具有可设相位误差的信号，及将输入信号移相后进行输出；
- 能够输出帧离散度和传输延迟可调的IEC61850-9-2报文；
- 能够完成秒脉冲、IRIG-B码、电信号、光信号、差分信号等任意时间信号转换。
技术指标
| 1. 整体检定装置 | |
| 准确度 | 0.01S级 |
| 比差 | 优于 0.01% |
| 角差 | 优于 0.3' |
| 通信协议 | IEC61850-9-2/IEC61850-9-2LE |
| 电压量程 | 100V/√3和 100V |
| 电流量程 | |
| 电压测量范围 | 20%-120%Un，0.01%RD |
| 电流测量范围 | 5%-120%In，0.01%RD；1%~5%In，0.02%RD |
| AD采样准确度 | 优于 0.005% |
| 光同步输出 | PPS和B码可配置 |
| 光同步输入 | PPS和B码可配置 |
| 2. 报文离散度校验装置 | |
| 报文离散度设定准确度 | ≤200ns |
| 报文离散度检测准确度 | ≤200ns |
| 报文帧头与同步信号偏差 | ≤20ns |
| 采样值通信协议 | IEC61850-9-2/IEC61850-9-2LE |
| 光同步输出 | PPS和B码可配置 |
| 光同步输入 | PPS和B码可配置 |
| 3. 标准时钟校验装置 | |
| 锁相准确度 | ≤40ns |
| 脉冲输出移相准确度 | ≤40ns |
| 脉冲输入相位准确度 | ≤40ns |
| 时钟延时准确度 | ≤50ns |
| 十分钟守时稳定度 | 0.002ppm |
| 光同步输出 | PPS和B码可配置 |
| 光同步输入 | PPS和B码可配置 |
| 4. 单相标准功率源 | |
| 调节细度 | 0.01%RG |
| 准确度 | 优于±0.05%RG |
| 稳定度 | 优于±0.01%RG/1min |
| 输出功率 | 额定每相25VA |
| 电流输出范围 | 0～6A |
| 电压输出范围 | 0～120V |
| 频率输出范围 | 45Hz～65Hz |
| 谐波输出范围 | 2次～22次 |
| 长期稳定性 | 60PPM/年 |
| 5. 其它指标 | |
| 工作电源 | AC 220V ±10％50Hz |
| 工作温度 | -10℃～45℃ |
| 机柜尺寸 | 600mm×800mm×1600mm （宽×深×高） |
| 工作温度 | -10℃～45℃ |
| 相对环境湿度 | ≤85% |
