产品描述
产品介绍

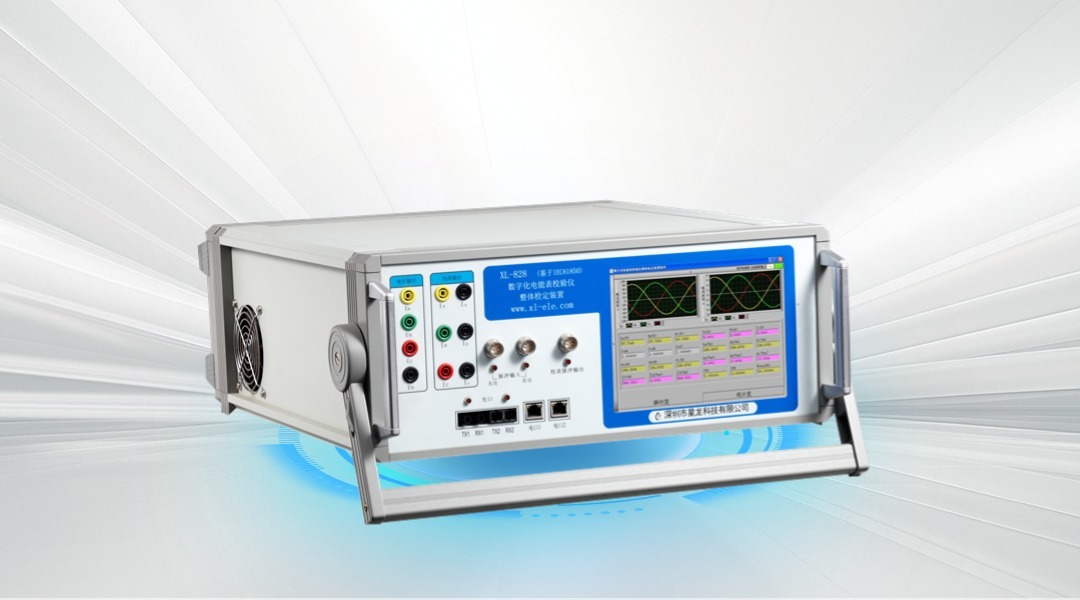

XL-828数字化电能表校验仪整体检定装置，可用于对数字化电能表校验仪进行电能误差检定、有效值检定，也是一台集数字化标准表、数字化标准源、模拟标准源于一体的数字化表源一体化装置。
功能特点
- 兼容IEC6
- 数字标准源模式下能够灵活配置采样点数、ASDU个数,、SVID、APPID等通信参数。
- 在数字标准源模式和模数检定模式下支持全自动检定，校验仪可以根据您配置好的检定方案自动完成检定并保存数据，检定方案可使用方案编辑系统任意编辑。
- 集高稳定度三相标准功率源于一体，使用高精度A/D实现内部采样，具备接线简单、精度高等特点。
- 具有多种以太网通信接口（ST光纤口、SC光纤口、RJ45网口），提高对被检设备的兼容性。
技术指标
| 1) 内部A/D采样模块精度 | |
| 电压测量准确度 | 0.02%RD |
| 电流测量准确度 | 0.02%RD |
| 有功功率测量准确度 | 0.02%RD PF=1 |
| 0.05%RD PF=0.5 | |
| 无功功率测量准确度 | 0.05%RD PF≥0.5 |
| 频率测量 | 频率测量范围：40Hz～60Hz |
| 频率分辨率：0.0001Hz | |
| 频率准确度：0.001Hz | |
| 2) 内置功率源输出精度 | |
| 输出 | 0.02%RD |
| 电流测量准确度 | 0.02%RD |
| 有功功率输出准确度 | 0.02%RD PF=1 |
| 0.05%RD PF=0.5 | |
| 无功功率输出准确度 | 0.05%RD PF≥0.5 |
| 频率输出 | 频率测量范围：40Hz～60Hz |
| 频率分辨率：0.002Hz | |
| 频率准确度：0.004Hz | |
| 3)虚拟数字源精度 | |
| 电压输出准确度 | 0.01%RD |
| 电流输出准确度 | 0.01%RD |
| 有功功率输出准确度 | 0.01%RD PF=1 |
| 0.02%RD PF=0.5L或0.5C | |
| 无功功率输出准确度 | 0.02%RD PF≥0.5 |
| 频率输出 | 频率输出范围：40Hz～60Hz |
| 频率输出分辨率：0.0001Hz | |
| 频率输出准确度：0.001Hz | |
| 4) 数字标准表精度 | |
| 电压测量准确度 | 0.01%RD |
| 电流测量准确度 | 0.01%RD |
| 有功功率测量准确度 | 0.01%RD PF=1 |
| 0.02%RD PF=0.5L或0.5C | |
| 无功功率测量准确度 | 0.02%RD PF≥0 |
| 有功电能测量准确度 | 0.01%RD PF=1 |
| 0.02%RD PF=0.5L或0.5C | |
| 无功电能测量准确度 | 0.02%RD PF≥0.5 |
| 频率测量 | 频率测量范围：40Hz～60Hz |
| 频率测量分辨率：0.0002Hz | |
| 频率测量准确度：0.001Hz | |
| 5)电能脉冲输出 | |
| 电能输出脉冲常数 | 常数支持浮点值，imp/kW.h或imp/kvar.h |
| 负载能力 | 不大于5mA，输出为光隔输出 |
| 6)电能脉冲输入 | |
| 被检装置脉冲常 | 常数支持浮点值，imp/kW.h或imp/kvar.h |
| 校验圈数设置范围 | 1～100 |
| 最高能接收脉冲频率 | 100Hz |
| 7)其它指标 | |
| 工作电源电压范围 | AC 220V±5% 50Hz |
| 功耗 | ＜300VA |
| 预热时间 | ＜15分钟 |
| 工作温度 | -10℃～55℃ |
| 相对湿度 | ≤85%；无腐蚀性气体 |
| 尺寸 | 570mm×480mm×190mm |
| 整机重量 | 24kg |
