产品描述
产品介绍

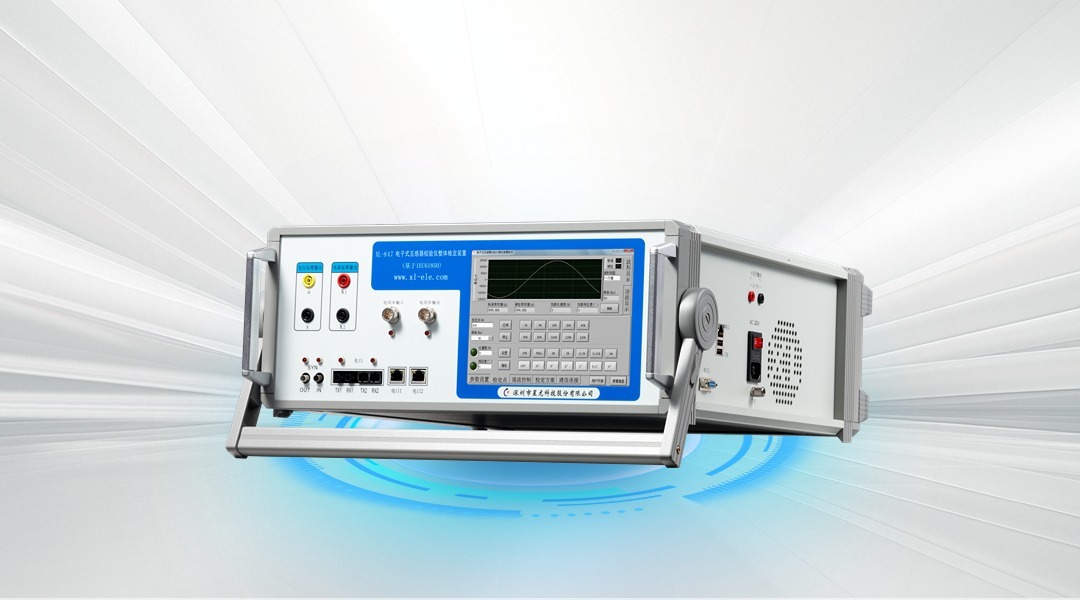

XL-847 电子式互感器校验仪整体检定装置，可实现对电子式互感器校验仪进行全面检定，用于省级以上的电力科学研究院、计量科学研究院等单位对0.05级以下的电子式互感器校验仪的全面检测。用于省级以上的电力科学研究院、计量科学研究院等单位对0.05级以下的电子式互感器校验仪的全面检测。
主要功能
- 双同步方式校验：对电子式互感器校验仪的比差和角差进行比对。支持采用同步方式进行校验或采用非同步延时方式进行校验。
- 报文延时设置灵活：能够对发送的采样报文设置不相等的额定延时及实际绝对延时，对电子式互感器校验仪的延时测量误差进行比对。
- 小信号输出互感器检定：能够对小信号进行实时采样并数字化为采样报文实时发送，对小信号电子式互感器校验仪进行比差和角差比对。
- 模拟量输出互感器检定：能够设置在模拟输入采样值上叠加比值及相位微差并输出带有微差的数字信号，检定电子式互感器校验仪对比差角差的检定能力。
- 采样速率远超采集卡：采用24Bit AD芯片和512倍过采样技术，大大扩展带宽提高精度，实现真实连续采样，支持每秒4k采样率实时采样发布，彻底解决采用3458A等采集卡方案无法连续采样每秒只能发送10周波的问题。
- 谐波测量宽：能够对模拟量信号进行真实采样，不进行任何过滤，能够对电子式互感器校验仪的谐波影响、谐波精度进行测试。
- 同步信号测试：内置同步时钟输入输出口，可满足电子式互感器校验仪的各种同步信号进行测试；内置高稳定度的晶体，输出脉冲同步信号及可接收外部同步信号输入。
- 内置标互：采用高精度标准电子式互感器对模拟量信号进行实时采样并数字化发送，对校验仪进行校验。
技术指标
| 1) 准确度等级 | |
| 准确度等级 | 0.02级 (比差<0.02%,角差<0.6') |
| 2) 通信协议 | |
| 通信协议 | IEC61850-9-1/ IEC61850-9-2/ IEC61850-9-2LE |
| 3)模拟量输出范围 | |
| 电压 | 0～120V |
| 电流 | 0～6A |
| 4) 精确测量范围 | |
| 电压 | 5%～120%Un (0.02%RD 额定值 Un =100/√3V 或 100V) |
| 电流 | 1%～120%In (0.02%RD 额定值 In=5A) |
| 5)AD采样精度 | |
| AD采样精度 | 优于0.005% |
| 6) 输出帧离散度 | |
| 输出帧离散度 | 优于1us |
| 7) 以太网接口 | |
| SC光纤接口 | 1个(多模光纤波长1310nm) |
| ST光纤接口 | 1个(多模光纤波长1310nm) |
| RJ45 接口 | 2个 |
| 8)同步 | |
| 光同步输出口 | 1个(光PPS和光IRIG-B码可配置 ) |
| 电同步输出口 | 1个 |
| 光同步输入口 | 1个(光PPS和光IRIG-B码可配置 ) |
| 电同步输入口 | 1个 |
| 9) 人机接口 | |
| 显示 | TFT液晶分辨率800*600 |
| 操作 | 触控操作，也可以连接USB接口的鼠标、键盘进行操控 |
| 10) 其它 | |
| 整机重量 | 16.5kg |
| 尺寸 | 570mm×480mm×190mm |
| 供电电源电压 | 220V±10%，50Hz |
| 外部空气温度 | -10℃ ～ 55℃ |
| 最大相对湿度 | < 85% |
