产品描述
产品介绍

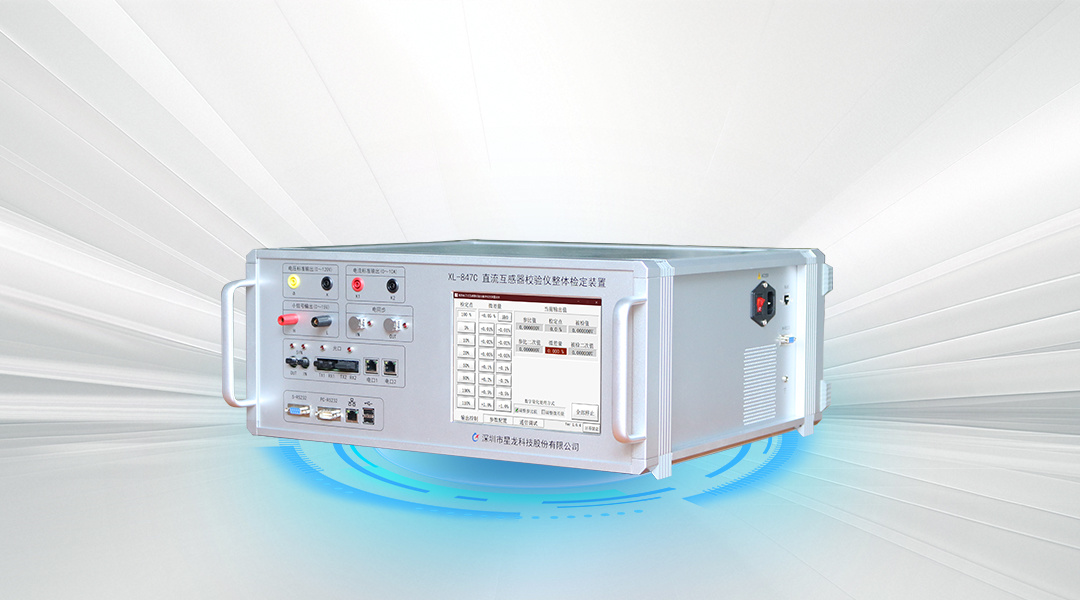

XL-847C 直流互感器校验仪整体检定装置，用于基于FT3输入的直流互感器校验仪模拟量输入的直流互感器校验仪的误差检定 。
功能特点
- 检定直流互感器校验仪的比差。
- 检定小信号直流互感器校验仪的比差。
- 检定以小信号输入为标准的直流互感器校验仪的比差。
- 采用标准直流模拟源及标准直流数字源输出方式，对检定数字式的直流互感器校验仪时可在标准直流数字源上叠加数字微差。用来验证直流互感器校验仪对误差的检测能力。
- 内部采用高稳定度的标准直流模拟源，能够输出高准确度的直流电压、直流电流、直流小电压信号。
- 在叠加数字微差时，基于FT3协议特点，采用参比值微调整方式使实际数字量与模拟量的微差与设定微差值一致。解决了FT3等协议采用相对值表示方式造成的数值量化问题
技术指标
| 1)准确度等级 | |
| 准确度等级 | 0.01级 |
| 2)通信协议 | |
| 数字源输出协议 | IEC60044-8(FT3)、IEC61850-9-2LE |
| 3)参考直流电压 | |
| 输出范围 | 7.5mV～120V |
| 线性度 | 20ppm |
| 稳定度 | 0.005%/min |
| 纹波系数 | ＜0.5% |
| 带载能力 | 20mA（MAX） |
| 4)参考直流电流 | |
| 输出范围 | 0～10A |
| 线性度 | 20ppm |
| 稳定度 | 0.005%/min |
| 纹波系数 | ＜0.5% |
| 带载能力 | 端口电压5V（MAX） |
| 5)参考直流小信号 | |
| 输出范围 | 0～15V |
| 线性度 | 20ppm |
| 稳定度 | 0.005%/min |
| 纹波系数 | ＜0.5% |
| 带载能力 | 20mA（MAX） |
| 6)数字量接口 | |
| SC光纤接口 | 1个(多模光纤波长1310nm) |
| ST光纤接口 | 1个(多模光纤波长1310nm) |
| RJ45 接口 | 2个 |
| FT3（TX） | 1个 |
| FT3（RX） | 1个（备用） |
| 输出帧离散度 | ＜1us |
| 7)同步（备用接口） | |
| 光同步输出口 | 1个(光PPS和光IRIG-B码可配置 ) |
| 电同步输出口 | 1个 |
| 光同步输入口 | 1个(光PPS和光IRIG-B码可配置 ) |
| 电同步输入口 | 1个 |
| 8)人机接口 | |
| 显示 | TFT液晶分辨率800*600 |
| 操作 | 触控操作，也可以连接USB接口的鼠标、键盘进行操控 |
| 9)其它 | |
| 整机重量 | 16.5kg |
| 尺寸 | 570mm×480mm×190mm |
| 供电电源电压 | 220V±10%，50Hz |
| 外部空气温度 | -10℃ ～ 55℃ |
| 最大相对湿度 | < 85% |
