产品描述
应用范围

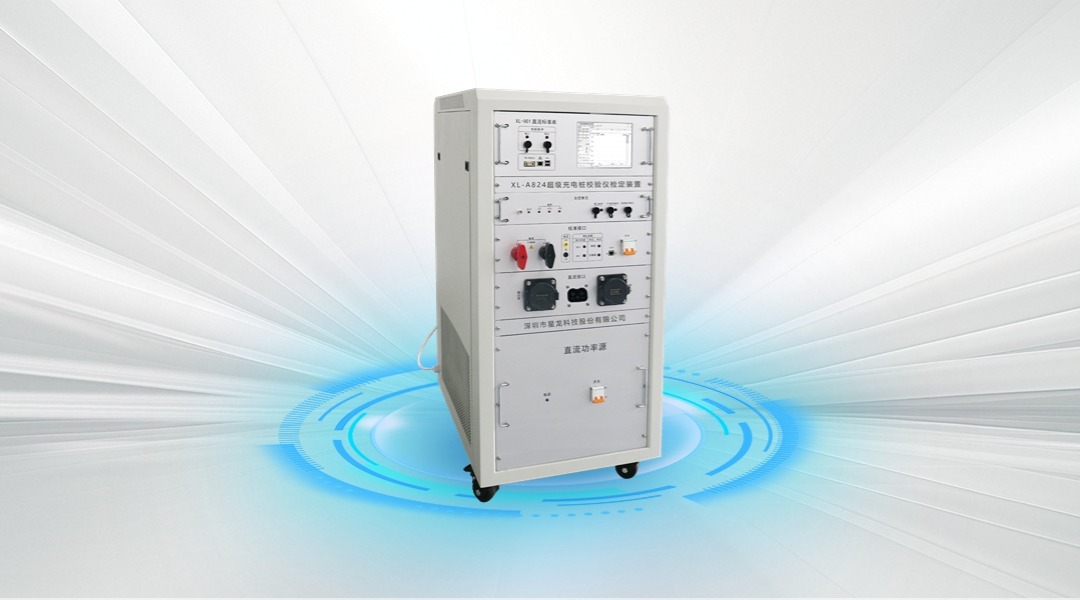

XL-A824超级充电桩校验仪检定装置可实现直流充电桩校验仪、超级充电桩校验仪的检定，装置集成宽范围高精度直流标准表（0.01级/0.02级可选）和直流标准源为一体，采用模块化设计方案，其中直流标准表、时钟单元等标准器均可拆卸送检，依据相关检定规程要求，可对电动汽车直流充电机校验仪进行首次检定、后续检定、使用中检查，适用于充电设备测试仪的准确度检测、校准，建立充电设备测试仪的量值溯源体系的计量部门、电力部门和检测机构，需要对充电设备测试仪进行出厂测试校准的充电桩生产制造企业。

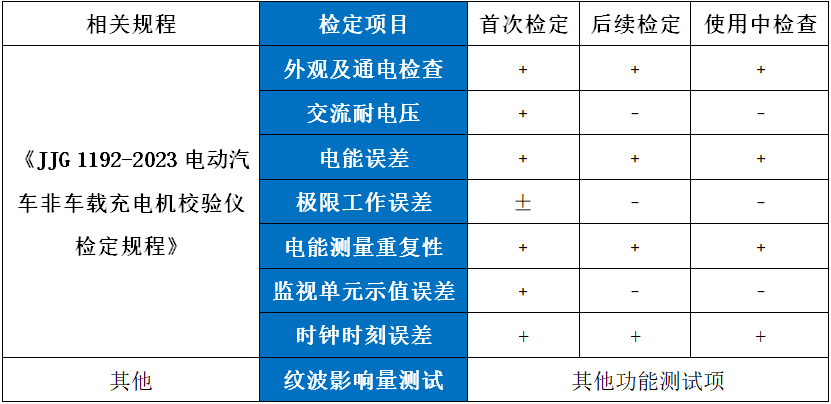

检定项目表
主要特点
- 高准确度：功率、电能准确度等级0.01/0.02级可选，内置0.01/0.02级直流标准表、稳定度0.005%的直流标准源。
- 宽范围：输出测量范围10V-1500V，0.1A-800A。
- 实负荷、虚负荷检定模式：支持模拟实负荷检测模式、虚负荷检测模式两种模式，可程控/手动切换；实负荷检测模式，电压电流不隔离，可模拟充电桩校验仪现场测试环境，计入搭接及阻抗影响；虚负荷检测模式，具有单独的校准端口，电压电流隔离，不计入搭接及阻抗影响
- 枪头计量模式：检定装置内部电能计量点设置在充电枪头（桩侧），并针对充电枪线路电阻进行精确补偿，确保与校验仪及充电桩计量点匹配。
- 兼容多种超充接口：具有市面上现有的超充接口2015+接口、chaoji接口，可直接插抢连接，开展检定工作，无需额外转接线。
- 插抢即测：通过国标直流充电枪线，可直接和校验仪连接，开展检定工作，无需额外转接线。
- 强制风冷散热：采用强制风冷为超充接口散热，解决大电流超充接口发热问题。
- 电流取样DC+、DC-模式：电流回路支持手动/程控切换DC+回路和DC-回路，电流采样位于DC+或DC-的充电桩校验仪均可检定。
- 一键检测：上述各种模式支持手动/程控切换，可一键完成充电机校验，避免操作错误。
- 模拟现场复杂工况测试：电压、电流可输出10Hz-500Hz内的任意单一及多频率组合动态特征直流信号，模拟应用工况对直流充电桩校验仪进行计量检定。
- ms 级电能累积：ms级电能累积寄存器更新速率，提高交、直流动态波形下累积电能的测试精度。
- 配置灵活：可通过配置不同准备度的标准表，配置装置准确等级。
- 送检方便：内置直流标准表、时钟单元，均可单独拆卸送检，无需上门检测，年检更方便。
- 其他应用：具备常规标准表接线端子，可开展常规直流电压表、电流表、功率表、标准电能表的校准工作。
- 专业软件：支持直流充电桩校验仪的自动或者半自动检定，支持检定数据记录、管理，检定完成后可以按照模自动生成检定证书，且模板可自由编辑。
- 人机交互，简单灵活：配备大尺寸的触摸显示屏，量值显示清晰直观，具备RJ45、RS232、USB多种接口，方便组建自动测试系统。

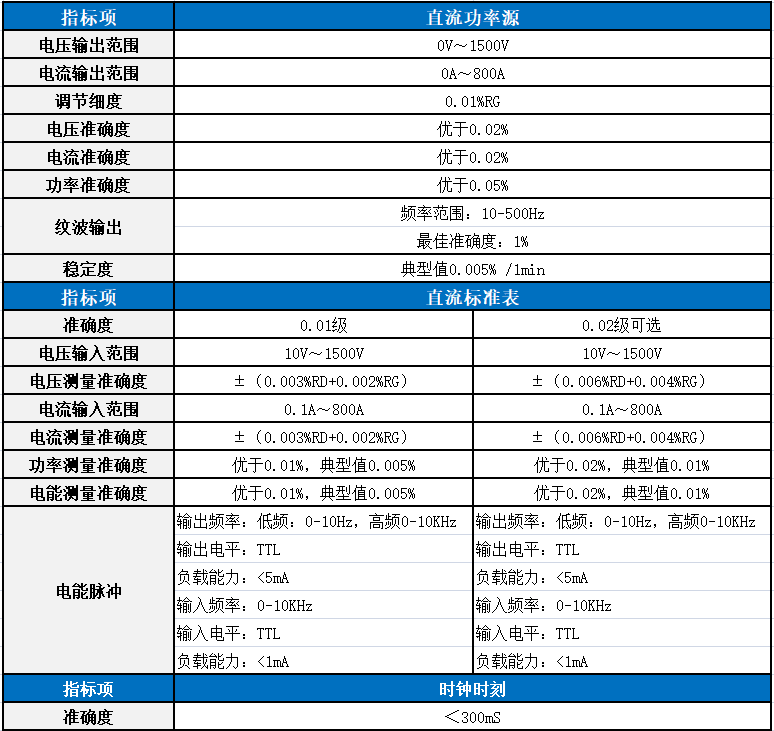

技术指标
选型指南
| 型号 | 电压/电流准确度等级 | 功率/电能准确度等级 |
| XL-A824 0.02级 | 0.01级 | 0.02级 |
| XL-A824 0.01级 | 0.005级 | 0.01级 |
