产品描述
应用范围

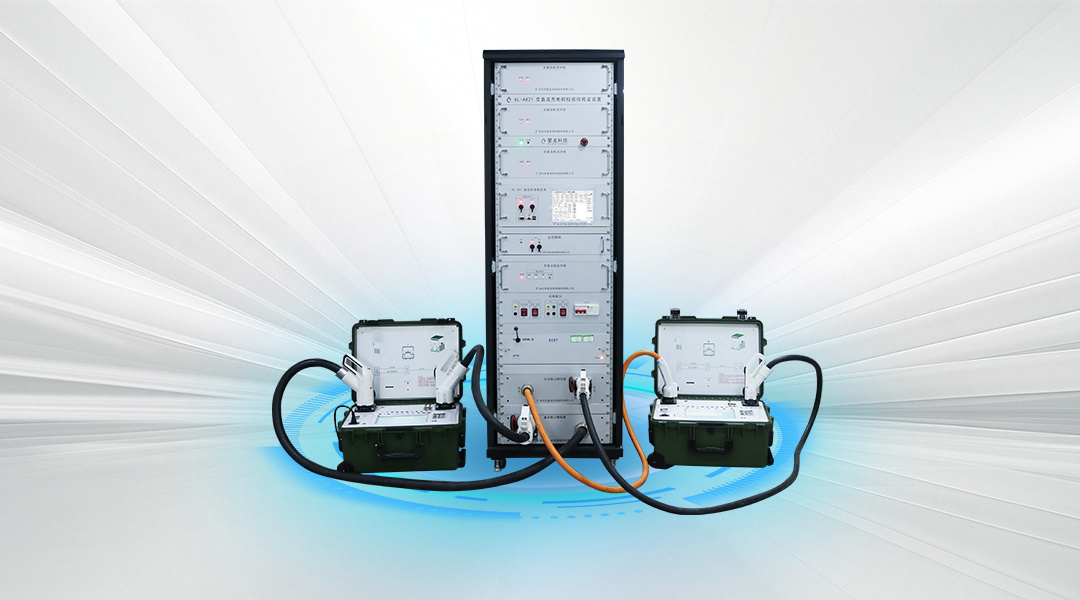

XL-A821交直流充电桩校验仪检定装置集成交、直流标准表（0.01级/0.02级可选）和交直流标准源为一体，采用模块化设计方案，其中交、直流标准表、时钟单元等标准器均可拆卸送检，依据相关检定规程要求，可对交流电动汽车交流充电桩校验仪、电动汽车非车载充电机校验仪进行首次检定、后续检定、使用中检查，适用于充电设备测试仪的准确度检测、校准，建立充电设备测试仪的量值溯源体系的计量部门、电力部门和检测机构，需要对充电设备测试仪进行出厂测试校准的生产制造企业。

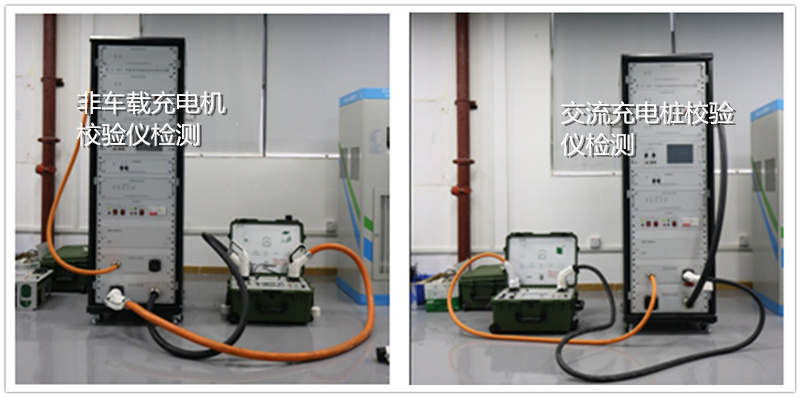

检测实物图
检定项目
| 相关规程 | 检定项目 | 首次检定 | 后续检定 | 使用中检查 |
| 《JJGxxx电动汽车交流充电桩校验仪检定规程》 （报批搞） 《JJGxxx电动汽车直流充电机校验仪检定规程》 （报批搞） |
外观检查 | ﹢ | ﹢ | ﹢ |
| 电能误差 | ﹢ | ﹣ | ﹣ | |
| 电量示值误差 | ﹢ | ﹢ | ﹢ | |
| 电能重复性 | ﹢ | ﹢ | ﹢ | |
| 电能温度系数 | ± | ± | ± | |
| 监视仪表误差 | ﹢ | ﹢ | ﹢ | |
| 时钟时刻误差 | + | + | + | |
| 绝缘电阻（可选） | ﹢ | ﹣ | ﹣ | |
| 交流电压（可选） | + | ﹣ | ﹣ | |
| 其他 | 纹波、谐波影响量测试 | 其他功能测试项 | ||
主要功能
- 依据相关检定规程要求，可对交流电动汽车交流充电桩校验仪、电动汽车非车载充电机校验仪进行首次检定、后续检定、使用中检查。
- 一体化整检装置等级为0.01级（可选0.02级），内置0.01级（可选0.02级）交流标准表、0.01级（可选0.02级）直流标准表、时钟单元，均可拆卸，方便送检。
- 装置内置交流电压源、直流流电压源，支持三相交流电压输出，基波、基波叠加各次谐波输出，支持单路直流电压输出，直流电压、直流电压叠加纹波输出。
- 装置内置交直流一体式电流源，支持三相交流电流、三相合一直流电流输出，交流输出支持基波、基波叠加各次谐波输出，直流输出支持直流、直流纹波输出。
- 装置支持模拟实负荷检测模式、虚负荷检测模式两种模式，模拟实负荷检测模式，可模拟充电桩现场检测实负荷测试环境，计入现场检测的搭接及阻抗影响；虚负荷检测模式，装置具备单独校准接口，不计入现场检测的搭接及阻抗影响；两种模式，可程控或手动切换，方便整机自动检定。
- 装置具备直流、交流充电枪接口，直流、交流充电座接口，可插抢连接充电桩校验仪，无需复杂接线。
- 装置具备极佳的温度稳定性，核心器件为温度系数小至1PPM的军工级产品。
- 装置内置功率源采用硬件PID技术，稳定度高、响应极快，响应时间mS级别。
- 装置内各模块通讯互联，可通过一个RJ45口通讯控制，连接方便。
- 装置具备完善的过流、过压、过热、短路、开路、过载保护功能。
- 装置配有功能强大、操作简便的操作软件，可按照检定规程要求，完成对交流充电桩校验仪、直流充电机校验仪的检测，并可一键生成测试报告，可运行于工控机或PC机。
产品参数
| 指标项 | 交流输出 | 直流输出 |
| 电压输出范围 | 0～300V | 0V～1000V |
| 电流输出范围 | 0～80A | 0A～250A |
| 调节细度 | 0.01%RG | 0.01%RG |
| 电压准确度 | 优于0.05%RG | 优于0.05%RG |
| 电流准确度 | 优于0.1%RG | 优于0.05%RG |
| 功率准确度 | 有功优于0.1%RG， | 优于0.1%RG |
| 无功优于0.2% RG | ||
| 稳定度 | 有功优于0.02%RG/1min，无功优于0.04%RG/1min | 优于0.01%RG/1min |
| 交流标准表 | 直流标准表 | |
| 相数 | 三相 | 1路 |
| 准确度 | 0.02级（0.01级可选） | 0.02级（0.01级可选） |
| 电压输入范围 | 10V～300V | 10V～1000V |
| 电压测量准确度 | 优于0.01%RG | ±（0.005%RD+0.005%RG） |
| 电流输入范围 | 0.1A～100A | 0.5A～250A |
| 电流测量准确度 | 优于0.01%RG | ±（0.005%RD+0.005%RG） |
| 功率测量准确度 | 优于0.02%RG | 优于0.02%RG |
| 电能测量准确度 | 优于0.02%RG | 优于0.02%RG |
| 谐波测量范围 | 1～22次 | - |
| 电能脉冲 | 输出频率： 0-10KHz | 输出频率：低频：0-10Hz，高频0-10KHz |
| 输出电平：TTL | 输出电平：TTL | |
| 负载能力：<5mA | 负载能力：<5mA | |
| 输入频率：0-10KHz | 输入频率：0-10KHz | |
| 输入电平：TTL | 输出电平：TTL | |
| 负载能力：<1mA | 负载能力：<1mA |
