产品描述
应用范围

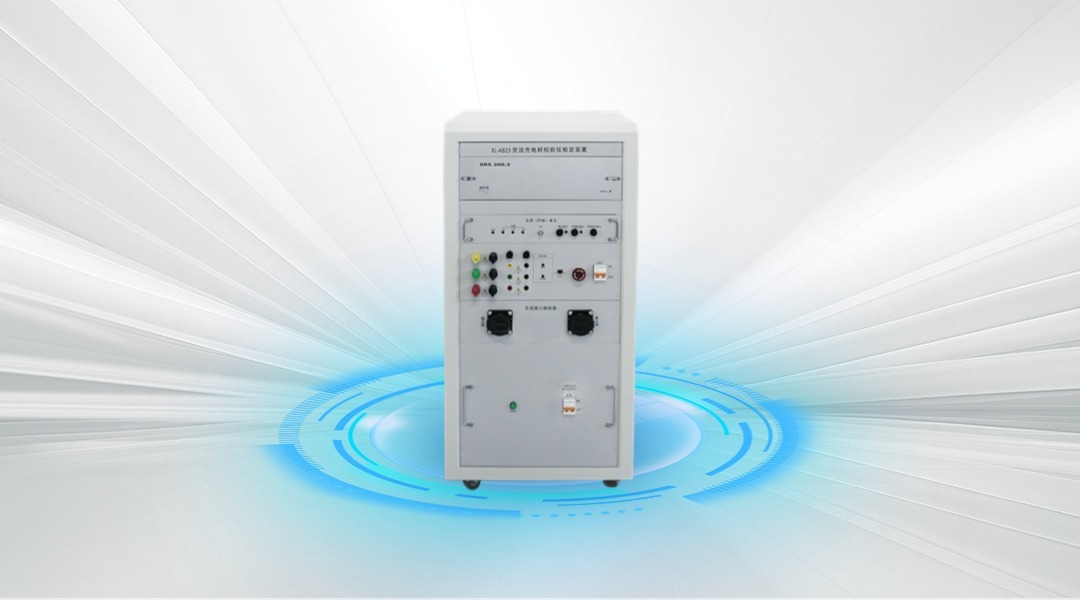

XL-A823 交流充电桩校验仪检定装置，集成三相交流标准表（0.01级/0.02级可选）和三相交流功率源(稳定度0.01%)为一体，采用模块化设计方案，其中三相交流标准表、时钟单元等标准器均可拆卸送检，依据相关检定规程要求，可用于电动汽车交流充电桩校验仪进行首次检定、后续检定、使用中检查，适用于充电设备测试仪的准确度检测、校准，建立充电设备测试仪的量值溯源体系的计量部门、电力部门和检测机构，需要对充电设备测试仪进行出厂测试校准的充电桩生产制造企业，兼容欧标抢座检测。
主要特点
- 高准确度：功率、电能准确度等级0.01级，内置0.01级三相交流标准表、稳定度0.01%的三相功率源。
- 宽范围：输出测量范围50V-300V，0.01A-100A。
- 实负荷、虚负荷检定模式：支持模拟实负荷检测模式、虚负荷检测模式两种模式，可程控/手动切换；实负荷检测模式，电压电流不隔离，可模拟充电桩校验仪现场测试环境，计入搭接及阻抗影响；虚负荷检测模式，具有单独的校准端口，电压电流隔离，不计入搭接及阻抗影响。
- 枪头计量模式：检定装置内部电能计量点设置在充电枪头（桩侧），并针对充电枪线路电阻进行精确补偿，确保与校验仪及充电桩计量点匹配。
- 插抢即测：通过国标交流充电枪线和交流充电枪线，可直接和校验仪连接，开展检定工作，无需额外转接线。
- 一键检测：上述各种模式支持手动/程控切换，可一键完成充电机校验，避免操作错误。
- 模拟现场复杂工况测试：电压、电流可输出动态计量特征的交流信号，模拟应用工况对交流充电桩校验仪进行计量检定。
- ms 级电能累积：ms级电能累积寄存器更新速率，提高动态波形下累积电能的测试精度。
- 配置灵活：可通过配置不同准备度的标准表，配置装置准确等级。
主要功能
- 依据相关检定规程要求，可对电动汽车直流充电机校验仪进行首次检定、后续检定、使用中检查。
- 依据相关检定规程要求，可对电动汽车交流充电机校验仪进行首次检定、后续检定、使用中检查。
- 交流充电桩校验仪检定装置等级为0.01级，内置0.01级三相交流标准表、时钟单元，均可拆卸，方便送检。
- 装置内置三相交流标准源，支持叠加谐波输出。
- 装置支持模拟实负荷检测模式、虚负荷检测模式两种模式，模拟实负荷检测模式，可模拟充电桩现场检测实负荷测试环境，计入现场检测的搭接及阻抗影响；虚负荷检测模式，装置具备单独校准接口，不计入现场检测的搭接及阻抗影响；两种模式，可程控或手动切换，方便整机自动检定。
- 各种模式切换支持程控，可一键完成充电机校验，避免操作错误。
- 装置具备交流充电枪接口，交流充电座接口，可插抢连接充电桩校验仪，无需复杂接线。
- 具备常规标准表接线端子，可作为标准表检定装置，开展常规交交流标准电能表的校准工作。
- 装置具备极佳的温度稳定性，核心器件为温度系数小至1PPM的军工级产品。
- 装置内置标准功率源采用硬件PID技术，稳定度高、响应极快，响应时间mS级别。
- 装置内各模块通讯互联，可通过一个RJ45口通讯控制，连接方便。
- 装置具备完善的过流、过压、过热、短路、开路、过载保护功能。
- 装置配有功能强大、操作简便的操作软件，可按照检定规程要求，完成对交流充电桩校验仪的检测，并可一键生成测试报告，可运行于工控机或PC机。
- 可搭配高低温试验箱，可开展JJG 1193-2023《电动汽车交流充电桩校验仪检定规程》中“极限工作误差”的检定能力。
