产品描述
产品概述

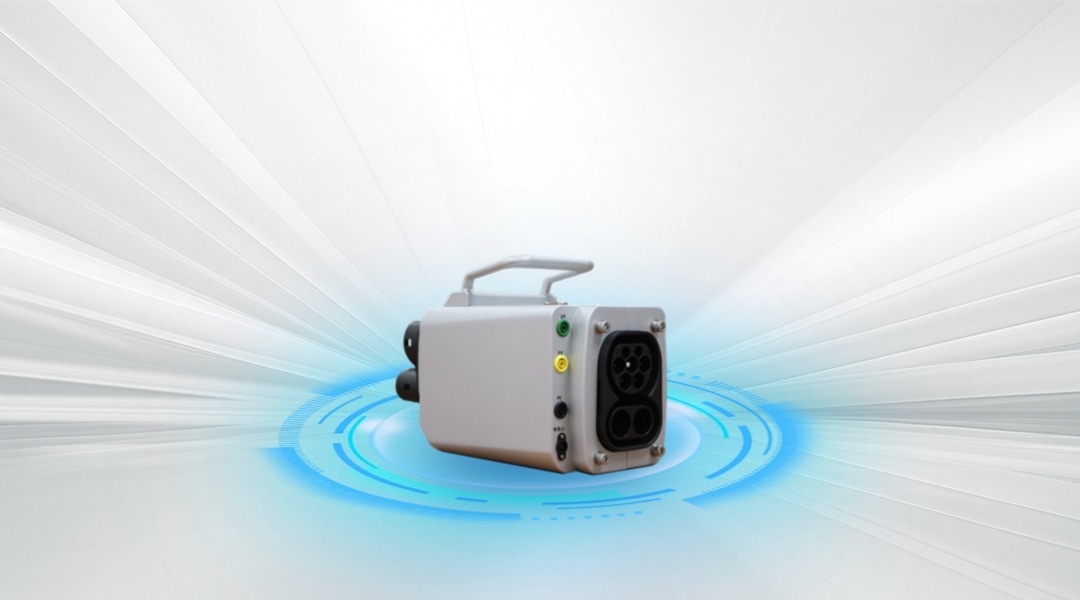

XL-942RE欧标直流充电桩监控装置外观轻小，携带方便，操作简易，测量精准，即插即用，实时检测充电机输出电压、电流。主要应用于实时监测充电机交互充电过程中电压、电流等数据，且简便快速模拟交互过程CP断线、PP断线功能。可实现电动汽车充电过程中的电压、电流等信号实时监控。
功能特点
- 监测装置自带电池，户外免电源接入，电池可连续正常工作6小时以上；
- 实时录波，配合软件，可实时查看车桩充电状态，并可保存并复现；
- 录波软件具备时标功能，可对信号时间进行测量；
- 枪头所有信号抽头外留，可接入外部其他设备监控；
- 选配Sniffer套件，可对通信进行监听；
- WIFI接口，可实现远程控制等功能；
- 体积小，重量轻，携带方便；
技术参数
| 1.1电压测量 | |
| 分辨率 | 0.01%RG |
| 准确度 | 0.1%RD（30V～1000V） |
| 输入范围 | 0～1000V |
| 1.2电流测量 | |
| 分辨率 | 0.01%RG |
| 准确度 | 0.1%RD（10A～50A） |
| 输入范围 | 0～250A |
| 1.3 CP通道测量 | |
| 准确度 | ±0.05V（3V～12V） |
| 输入范围 | 0～12V |
| 1.4 PP通道测量 | |
| 准确度 | ±0.05V（3V～12V） |
| 输入范围 | 0～12V |
| 1.5其他指标 | |
| 工作电源 | 内置电池，可连续工作6小时 |
| 功耗 | ≤6W |
| 工作温度 | -20℃～50℃ |
| 相对湿度 | ≤90% |
| 储存条件 | －30℃～60℃ |
| 预热时间 | 2分钟 |
| 整机尺寸 | 332mm*144mm*189mm（长*宽*高） |
| 整机重量 | 4.0kg |
