产品描述
产品简介

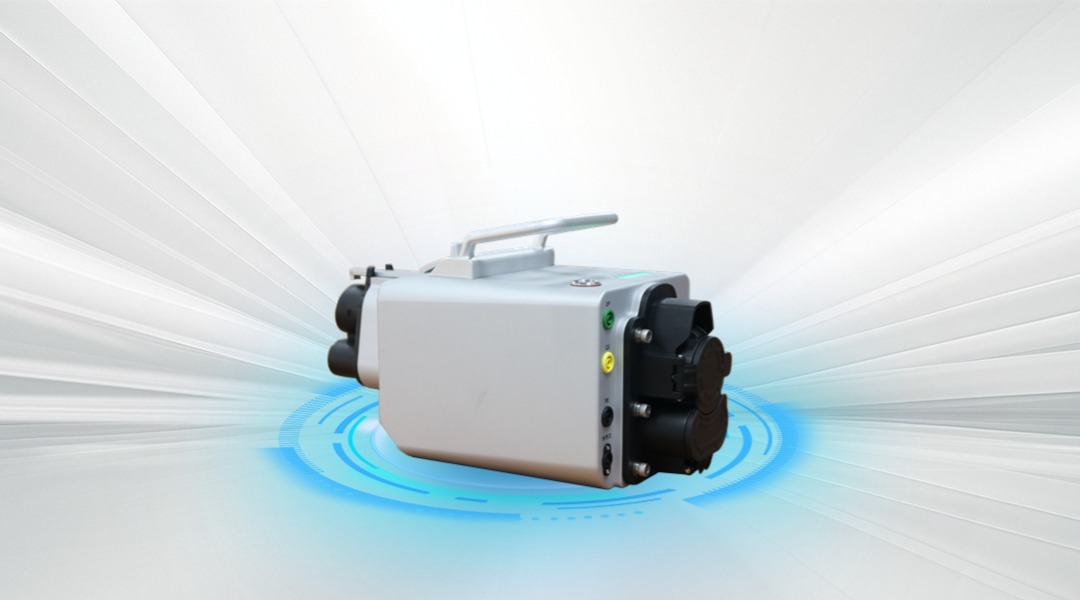

XL-942RA美标充电连接装置主要应用于实时监测充电机交互充电过程中电压、电流等数据，且简便快速模拟交互过程CP断线、CS断线功能。在技术上XL-942RA使用各种最前沿的技术来达到高性能，比如主频500M的双核DSP使其性能无比卓越。
功能特点
XL-942RA美标充电连接装置配合电动汽车，可实现电动汽车充电过程中的电压、电流等实时监控。具备以下特点：
- 监测装置自带电池，户外免电源接入，电池可连续正常工作6小时以上；
- 实时录波，配合软件，可实时查看车桩充电状态，并可保存并复现；
- 录波软件具备时标功能，可对信号时间进行测量；
- 枪头所有信号抽头外留，可接入外部其他设备监控；
- 选配Sniffer套件，可对通信进行监听；
- WIFI接口，可实现远程控制等功能；
- 体积小，重量轻，携带方便；
技术参数
| 1.1 电压测量 | |
| 分辨率 | 0.01%RG |
| 准确度 | 0.1%RD（30V～600V） |
| 输入范围 | 0～600V |
| 1.2 电流测量 | |
| 分辨率 | 0.01%RG |
| 准确度 | 0.1%RD（5A～200A） |
| 输入范围 | 0～200A |
| 1.3 CP通道测量 | |
| 准确度 | ±0.05V（3V～12V） |
| 输入范围 | 0～12V |
| 1.4 CS通道测量 | |
| 准确度 | ±0.05V（3V～12V） |
| 输入范围 | 0～12V |
| 1.5 其他指标 | |
| 工作电源 | 内置电池，可连续工作6小时 |
| 功耗 | ≤6W |
| 工作温度 | -20℃～50℃ |
| 相对湿度 | ≤90% |
| 储存条件 | －30℃～60℃ |
| 预热时间 | 2分钟 |
| 整机尺寸 | 342mm*144mm*189mm（长*宽*高） |
| 整机重量 | 3.6kg |
产品文档
文件名
更新时间
相关产品
XL-A504非车载充电机协议一致性测试仪，用来模拟电动汽车电池管理系统，测试非车载传导式直流充电机通讯协议一致性功能的专用产品。产品小巧、轻便，非常便于电动汽车充电桩企业或者第三方研发测试、现场测试。
XL-942RE欧标直流充电桩监控装置外观轻小，携带方便，操作简易，测量精准，即插即用，实时检测充电机输出电压、电流。主要应用于实时监测充电机交互充电过程中电压、电流等数据
