产品描述
产品介绍

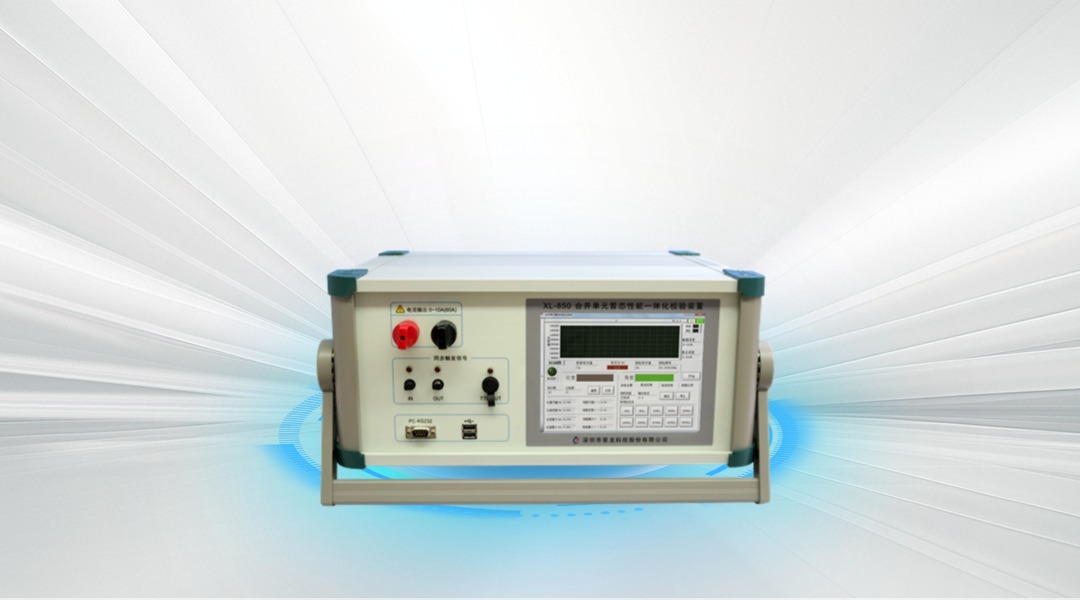

XL-850合并单元暂态性能一体化校验装置适用于对智能变电站（数字化变电站）模拟量输入式合并单元进行暂态测试的标准源，暂态源可以输出符合国家电网企业标准：Q/GDW 11015-2013 《模拟量输入式合并单元检测规范》要求的暂态测试波形信号。
主要功能
- 瞬时误差校验：用于合并单元保护电流最大峰值瞬时误差校验（包括10倍大电流、20倍大电流）。
- 非周期分量衰减检测：用于合并单元保护电流非周期分量衰减时间常数校验，衰减时间常数可设置。
- 波形编辑方式灵活：支持手绘任意暂态电流波形、自定义函数生成任意暂态波形，对合并单元保护电流进行全面测试。
- 谐波性能校验：支持稳态基波比差、角差、复合误差校验；支持2～22次谐波比差、角差、复合误差校验；
- 多模式检定：支持标准源模式及标准Mu模式对合并单元进行校验，标准Mu模式下可以其中一路为标准对另一进行校验。
- 多同步方式：同步信号支持IRIG_B码、PPS等同步方式，支持实时以太网卡实现硬时间戳标定采用非同步方式进行校验（选配）。
技术指标
| 准确度/稳定度 | |
| 相数 | 1相电流 |
| 暂态测量精度 | 0.20% |
| 暂态输出范围 | 0~60A（可定制） |
| 波形最大输出时间 | <2秒 |
| 连续输出能力 | I<=20A |
| 端口电压最大值 | 6V |
| 同步时钟 | |
| 时钟误差 | <0.5uS |
| 输出类型 | B码、PPS |
| 其它 | |
| 通信协议 | IEC61850(-9-1、-9-2、-9-2LE) |
| 供电电源电压 | AC 220V±10% （50±2）Hz |
产品文档
文件名
更新时间
相关产品
XL-805T6合并单元测试仪系列产品，依据《DL/T 1955—2018计量用合并单元测试仪》等规范设计，用于对符合IEC61850标准的模拟量输入合并单元进行实验室批量检测。
合并单元测试仪系列产品，依据《DL/T 1943-2018合并单元现场检验规范》等规范设计，主要用于对基于模拟量输入、数字量输入、非传统小信号输入及混合输入的合并单元的实验室和现场测试。
