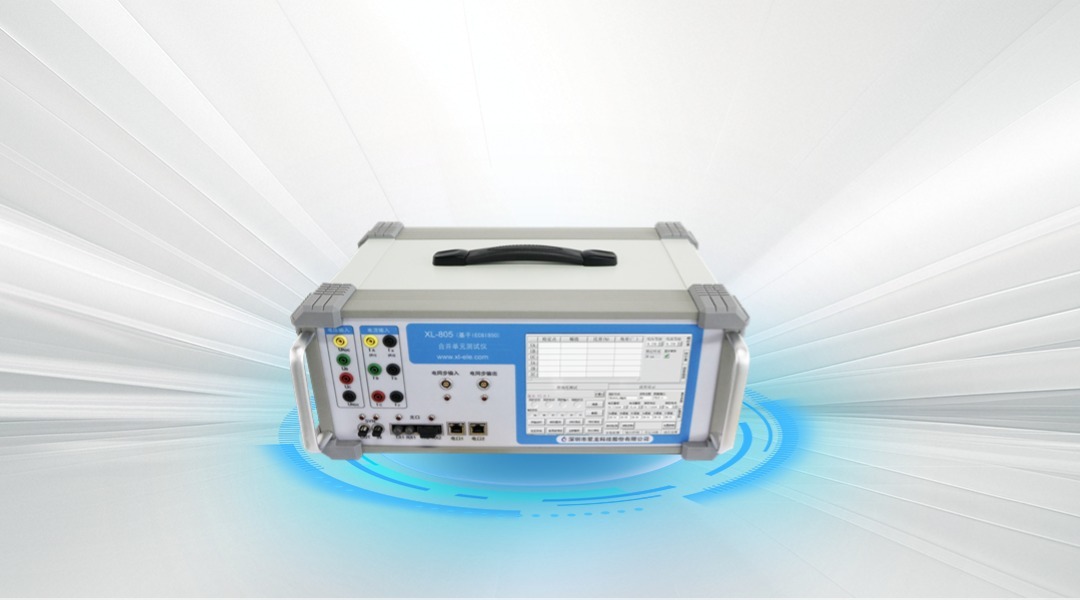

产品描述
功能特点
- 试验项目全：支持基本误差、帧传输延时、帧发布离散值、对时守时、失步再同步、帧完整性、谐波影响、频率影响、谐波测量准确度等试验项目。
- 同步方式多：支持IRIG-B码、1PPS的同步信号输出输入及非同步延时等方式对模拟量输入合并单元精度进行校验；同步信号支持光信号及电信号。
- 适应范围广：内置三相标准电压电流源及高精度AD采样模块，能够对模拟量输入合并单元进行离线校验。信号源支持叠加多次谐波输出，对合并单元各项准确度指标进行全面测试。
- 扩展功能精：支持协议测试、全帧解析、多通道测试、谐波分析、谐波检定、突变录波、FT3异常测试、SCD文件解析等功能及排查问题排查手段。
- 一体化设计：集三相标准电压电流源、高精度AD采样、同步模块、数字报文解析模块、精密小信号源、精密FT3数字源于一体，无需各式外置模块，一体化设计性能全面可靠。
- 专业软件强：可显示测试过程中标准及被检实际波形图、检定点、标准被检有效值、信号频率、谐波柱状图及畸变率等；可统计比差角差均值、变差、极值等。
- 人机交互好：配备大尺寸的触摸显示屏，量值显示清晰直观，具备RJ45、RS232、USB多种接口，方便组建自动测试系统。
技术指标
| 准确度/精确测量范围 | |
| 准确度等级 | 0.05级 < 0.05%， < 2' |
| 电流测量 | 50mA ～6A 0.05%RD |
| 电压测量 | 20V-120V 0.05%RD |
| 小信号测量 | 50mV～ 7V 0.05%RD |
| 频率测量 | 45Hz～65Hz 准确度<0.01Hz |
| 功率源输出 | |
| 电流输出 | 50mA ～6A 0.05%RD |
| 电压输出 | 20~120V 0.05%RD |
| 频率调节范围 | 40Hz～65Hz |
| 谐波输出 | 2～50次含有率< 20% |
| 其它 | |
| 通信协议类型 | IEC61850(-9-2、-9-2LE) |
| 供电电源电压 | AC 220V±10% （50±2）Hz |
设备选型
 |
XL-805SA合并单元一体化测试仪 |
| 准确度：0.05级（比差<0.05%，角差<2分） | |
| 通用型，内置三相标准功率源，采用工控机带触摸屏操作实用性强。 | |
 |

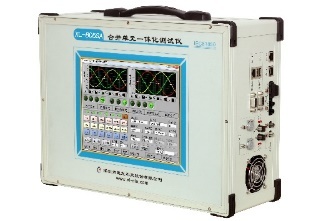

XL-805SC就地模块综合测试仪 |
| 准确度：0.05级（比差<0.05%，角差<2分） | |
| 采用便携式设计，采用WIFI无线热点及平板操作； 可实现人机分离操作，更轻便。内置单相标准功率源。 | |
 |

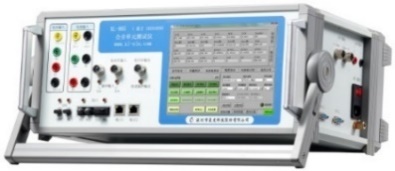

XL-805合并单元测试仪 |
| 准确度：0.05级（比差<0.05%，角差<2分） | |
| 模拟量输入采样方式，可由外部信号源提供模拟量，灵活性更强，采用工控机带触摸屏操作实用性强。 | |
 |

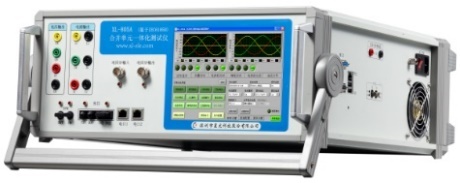

XL-805A合并单元一体化测试仪 |
| 准确度：0.05级（比差<0.05%，角差<2分） | |
| 内置三相标准功率源，带负载能力更强，采用多档位设计，采用工控机带触摸屏操作实用性强。 |
产品文档
文件名
更新时间
相关产品
XL-805T6合并单元测试仪系列产品，依据《DL/T 1955—2018计量用合并单元测试仪》等规范设计，用于对符合IEC61850标准的模拟量输入合并单元进行实验室批量检测。
