产品描述
产品介绍

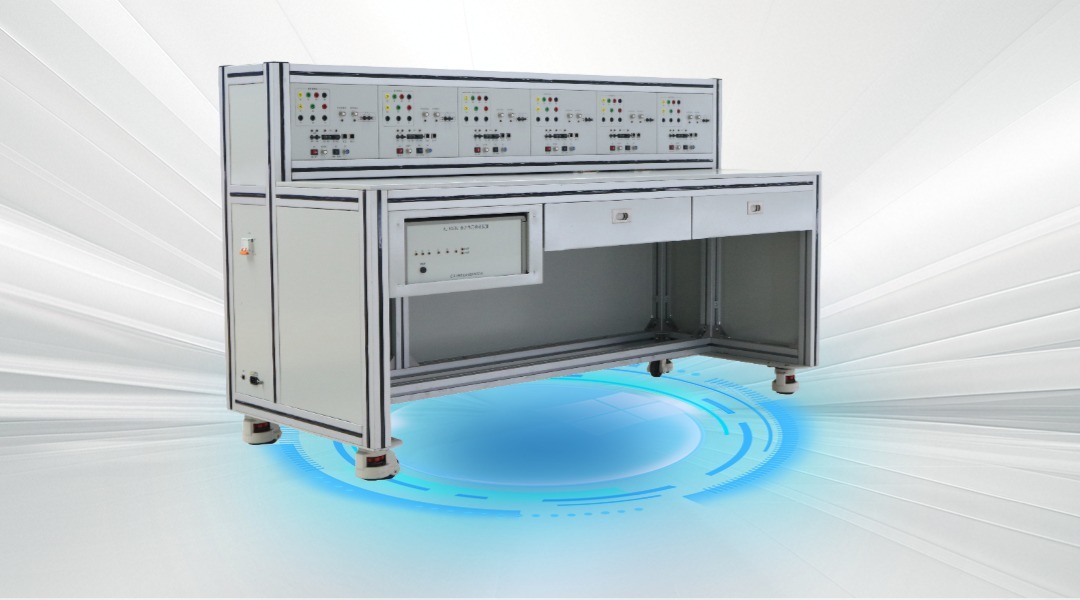

XL-805T6合并单元测试仪系列产品，依据《DL/T 1955—2018计量用合并单元测试仪》等规范设计，用于对符合IEC61850标准的模拟量输入合并单元进行实验室批量检测。
功能特点
- 试验项目全：支持基本误差、帧传输延时、帧发布离散值、对时守时、帧完整性、谐波影响、频率影响、谐波测量准确度等试验项目。
- 同步方式多：支持IRIG-B码、1PPS的同步信号输出输入及非同步延时等方式对模拟量输入合并单元精度进行校验；
- 全自动检定：内置三相标准功率源、各模块具备独立的模拟量采样模块、同步时钟模块、时钟输入模块、数字采样模块等，可实现对多台合并单元进行全自动检定。
- 多台位可选：内置三相标准功率源为所有台位提供模拟量信号，各台体电流短路开关独立，无电流连接时可短接。
- 专业软件强：软件操作直观精练，可显示测试过程中标准及被检实际波形图、检定点、标准被检有效值、信号频率、谐波柱状图及畸变率等；可统计比差角差均值、变差、极值等。
- 扩展功能精：支持协议测试、全帧解析、多通道测试、谐波分析、谐波检定、SCD文件解析等功能。
- 数据存储管理：配套全自动合并单元试验软件，具备方案编辑管理、自动依据方案进行试验，数据自动存储、报表编辑生成等功能。
技术指标
| 准确度/精确测量范围 | |
| 准确度等级 | 0.05级(比差< 0.05%，角差< 2') |
| 谐波精度 | 0.1%Uh 或0.1%Ih，10分 |
| 标准源输出 | |
| 输出范围 | 0～120V 0～6A 0.05%RG |
| 输出稳定度 | ±0.01% RANGE/1min |
| 频率范围 | 40～60Hz |
| 其它 | |
| 通信协议 | IEC61850(-9-1、-9-2、-9-2LE) |
| 台体数 | 2~6台位 |
| 供电电源电压 | AC 220V±10% （50±2）Hz |
