产品描述
产品介绍

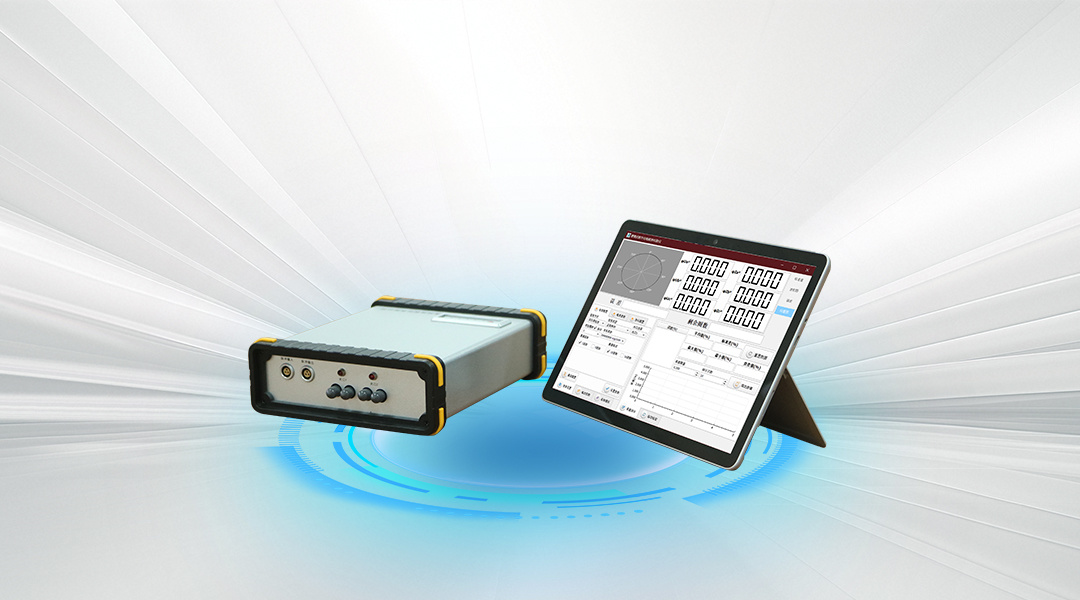

XL-808S便携式数字化电能表校验仪主要用于对符合IEC61850标准的数字化电能表进行现场校验，支持虚拟检定、实负荷检定多种检定方式适应各式应用场景。采用便携手持式设计，数字量检定方式；采用WIFI无线热点及平板操作；内置电池续航时间长。
功能特点
- 具备实负荷检定、虚拟检定模式；
- 可进行通信故障仿真测试，如帧丢失、通道异常等，全面考核数字化电能表的通信功能和容错能力；
- 兼容IEC61850-9-1/-9-2/-9-2LE协议，满足各种光纤接口要求，对通信参数具备自适应能力；
- 实负荷检定时能对IEC61850-9-1/IEC61850-9-2/ IEC61850-9-2LE的网络报文进行全息分析,如网络地址、ASDU个数、采样率、数据波形等；
- 虚拟检定时可灵活配置ASDU个数、采样点数等通信参数；
- 用户可以任意编辑自动检定方案，我司校验仪出厂已提供多种检定方案；
- 具有单MU、单光口双MU、双光口双MU多种MU模式，能对不同接线模式的数字化电能表进行检定;
- 具有自动生成报表的功能，能根据客户要求的格式定制检定证书模板；
- 便携式设计，方便现场检测工作，使用平板电脑无线控制；
- 产品适应性、扩展性强，满足未来智能变电站技术升级的需求.
技术指标
| 1)数字电压测量 | |
| 电压测量范围 | －21474.83648kV～＋21474.83648kV |
| 电压测量准确度 | ＜0.01%RD(＞1kV) |
| 2)数字电流测量 | |
| 电流测量范围 | －2147.483648kA～＋2147.483648kA |
| 电流测量准确度 | ＜0.01%RD(＞10A) |
| 3)数字功率测量 | |
| 有功功率测量准确度 | 0.02%RD（U＞1kV，I＞10A，PF=1） |
| 0.05%RD（U＞1kV，I＞10A，PF=0.5L/C） | |
| 无功功率测量准确度 | 0.05%RD（U＞1kV，I＞10A，PF=0.5L/C） |
| 4)数字频率测量 | |
| 频率测量范围 | 45Hz～65Hz |
| 频率测量分辨率 | 0.001Hz |
| 频率测量准确度 | 0.01Hz |
| 5)数字电能测量 | |
| 有功电能测量准确度 | 0.02%RD（U＞1kV，I＞10A，PF=1） |
| 0.05%RD（U＞1kV，I＞10A，PF=0.5L/C） | |
| 无功功率测量准确度 | 0.05%RD（U＞1kV，I＞10A，PF=0.5L/C） |
| 6)电能脉冲输出 | |
| 输出电能脉冲 | 常数支持浮点值，单位为imp/kW.h或imp/kvar.h |
| 输出为光隔输出，负载能力不大于5mA | |
| 7)电能脉冲输入 | |
| 输入被校电能表脉冲 | 常数支持浮点值，单位为imp/kW.h或imp/kvar.h；校验圈数设置范围：1～100 |
| 最高能接收脉冲频率为100Hz | |
| 8)其它指标 | |
| 适配器电源电压范围 | AC 220V±5% 50Hz |
| 功耗 | 约30VA |
| 充电时间 | ＞5h |
| 续航时间 | ＞3h |
| 工作外部温度 | -10℃～45℃ |
| 相对湿度 | ≤85%；腐蚀性气体 |
| 尺寸 | 长212mm 宽174mm 高60mm |
| 整机重量 | 1.8kg |
