产品描述
产品介绍

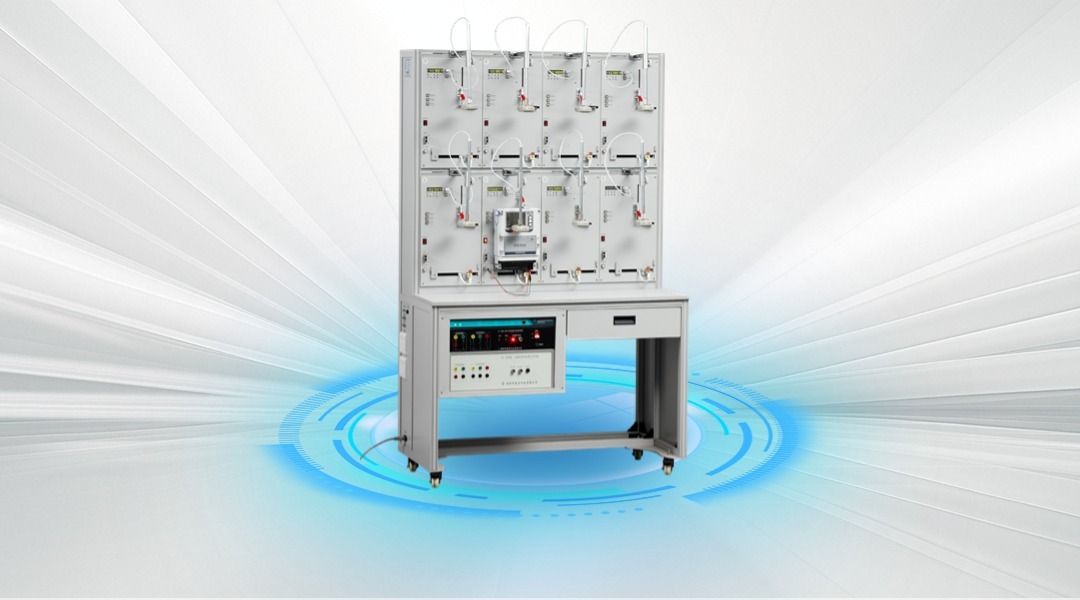

数字化电能表校验台系列产品，依据《GB/T 37006-2018 数字化电能表检验装置》等规范设计，用于对符合IEC61850标准的数字化电能表进行实验室批量检定，支持虚拟检定、虚负荷检定方式。
功能特点
- 双检定模式：支持模拟量实时采样的虚负荷检定模式或数字拟合方式的虚拟检定模式对数字化电能表进行实验室检定。
- 试验项目全：支持基本电能误差、电能表脉冲常数试验、日计时误差试验、电压影响试验、频率影响试验、谐波影响试验、相序影响试验、电压不对称影响试验、起动试验、潜动试验等试验项目。
- 规约测试：支持IEC61850-9-1、 IEC61850-9-2、IEC61850-9-2LE协议，可灵活配置ASDU单元数、采样点数、SVID、APPID、MAC地址、通道号等通信参数。支持数字化电能表的事件记录、采样值规约一致性、通道异常、采样率影响、网络异常等规约测试。
- IR46波形支持：虚拟检定模式下，支持输出第5次谐波、方顶波、尖顶波、间谐波脉冲串触发波、奇次谐波、正弦半波等各种试验波形。
- 事件模拟：支持通信故障仿真测试，如帧丢失、通信延迟、通道异常等，全面考核数字化电能表的通信功能和容错能力
- 模块化设计：采用模块化设计方式，以8表位为一表架，可自由扩展8表位，16表位，24表位、48表位等。
- SCL文件解析：支持SCL配置文件解析功能，可直接根据所选MU配置对应的SVID、APPID、采样点数、ASDU个数、通道配置等信息。
- 可溯源模拟系统：具备模拟量输入模块的型号还可使用标准电能表(如COM3000)实现精度校验及量值传递。
- 多档位自动：模拟量采样采用多档位自动切换和FIR滤波器提高动态范围和降低信噪比。采用24Bit AD芯片和512倍过采样技术，大大扩展带宽提高精度。
- 自动检定系统：具备自动检定系统，可根据编辑的检定方案全自动对数字化电能表的各个检定点完成检定。报表模板编辑并生成报表等功能，支持数据存储管理，数据查看搜索等。
技术指标
| 测量准确度 | |
| 有功电能测量准确度 | 0.05级 |
| 无功功率测量准确度 | 0.2级 |
| 电压测量准确度 | 0.05级 |
| 电流测量准确度 | 0.05级 |
| 有功功率测量准确度 | 0.05级 |
| 无功功率测量准确度 | 0.2级 |
| 频率测量准确度 | 0.001Hz |
| AD转换精度 | 0.02级 |
| 误差计算器 | |
| 校验圈数设置范围 | 1～100 |
| 最高接收脉冲频率 | <1kHz |
| 有源/无源电脉冲 | 自动适应 |
| 光脉冲输入方式 | 光电采集器接收 |
| 三相标准功率源 | |
| 电压输出 | 10-100V 0.05%RD, |
| 稳定度:0.005%RG | |
| 电流输出 | 50mA-10A 0.05%RD , |
| 稳定度:0.005%RG | |
| 功率精度 | 0.05级 |
| 其它 | |
| 本机脉冲输出 | 3600～ 2000000 r/kwh 光隔输出负载≤5mA |
| 表位数 | 8表位、16表位（可定制24表位、48表位） |
| 通信协议 | IEC61850(-9-1、-9-2、-9-2LE) |
| 供电电源电压 | AC 220V±10% （50±2）Hz |
| 工作环境 | 5 ℃ ~ 40 ℃，20%R.H~85% R.H，不结露。 |
| 储藏环境 | -10 ℃ ~ 50 ℃，< 95% R.H，不结露。 |
