产品描述
产品介绍

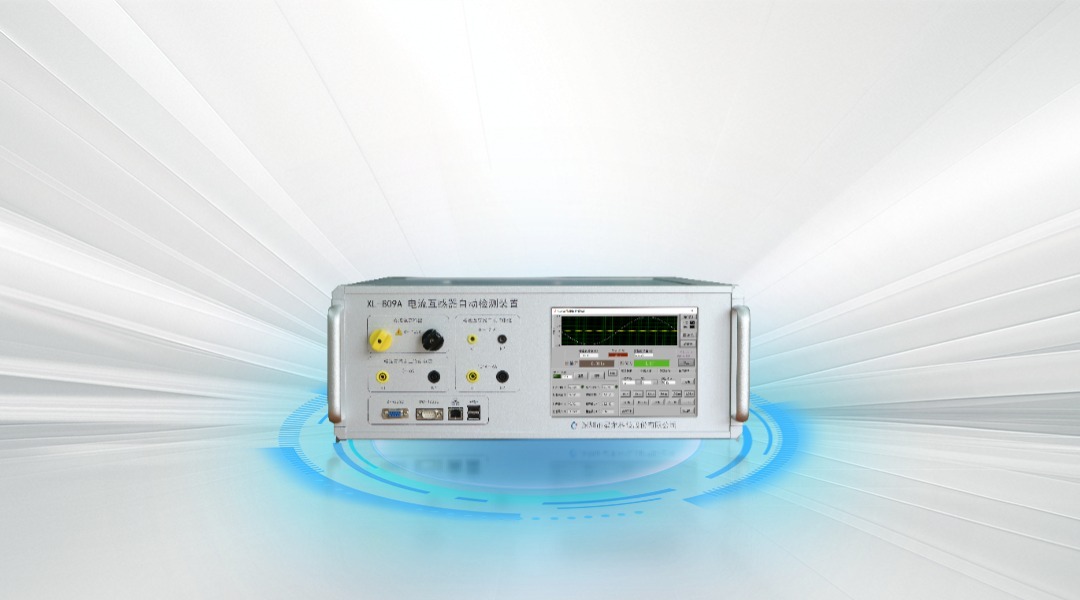

XL-809A 电流互感器自动检测装置是我司研发的集一次大电流源输出和电流互感器校验于一体的检定装置，主要用于数字化变电站的电子式电流互感器等的自动检测装置等。内置电流源是基于1.2G MAC的DSP、大规模的FPGA、高速高精度的DA以及高保真功率放大器构成的新一代高精度标准功率源。内置互感器校验仪亦采用双CPU 架构，功能强大，以24Bit AD 芯片和512 倍过采样技术大大扩展了带宽，提高了测量精度。XL-809A自身精度为0.05级，可实现对0.2S 等级以下的电流互感器的校验。
功能特点
- 可以输出纯净的，失真度在0.03％（典型值）的正弦标准电流源信号。
- 频率输出从40Hz～65Hz任意可调，分辨率0.002Hz，准确度0.002Hz。
- 强劲的带载能力，可以满负荷带容性、感性、阻性负载或者复合类型负载，且负载调整率优于0.01％RG。
- 能够模拟传统互感器一次测的标准电流输出，标准电流源输出范围0---120A，100A电流持续输出时间为五分钟以内，为传统互感器的检定提供标准的电流源信号。
- 校验仪测试范围0---5A，即被测电流互感器额定二次电流可在0.005A---5A范围内任意设定，并许可检测至额定值的120%。
- 系统综合测量精度优于0.05%。
- 校验仪可以配置标准互感器，采用比对测量的方法进行测试。在这种测试条件下，既可使用本机标准电流源进行一键完成的全自动测试，也可外配升流器进行手动测试。
- 校验仪可以不配置标准互感器，使用本机标准电流源，采用直接测量的方法进行测试，在这种测试条件下，可以实现一键完成的全自动测试。
- 校验仪的检测点可自主设定，合格标准也可自主设定，测试过程中应能自动捕捉测试点并判定检测结果。
- 实现对传统互感器的角差和比差的校验，可记录测试结果，方便的检定点误差记录，点击报表生成即可将记录的误差数据保存成word文档，方便存档或进行误差分析。可输出至电脑，并可选择存储或存储并打印，打印格式可编程。
- 当地功能：配有800*600大屏触摸液晶和工控机操作，方便当地操作，并进行软件升级及数据转移。
- 一体化设计，小巧的体积和轻便的重量，方便现场检测工作，同时支持触摸屏和键盘输入，提供良好的易用性。
技术指标
| 标准交流电流源输出指标 | |
| 交流电流输出 | |
| 调节细度 | 0.01%RG |
| 准确度 | 优于±0.05%RG |
| 稳定度 | 优于±0.01%RG/1min |
| 失真度 | 优于0.1%（非容性负载） |
| 输出功率 | 80VA |
| 满负载调整率 | 小于±0.01%RG |
| 满负载调整时间 | 小于1mS |
| 输出范围 | 0～120A |
| 档位设置 | 0A～0.2A、0.2A～1A、1A～6A、6A～20A、20A～100A |
| 温度漂移 | ±8PPM/℃ |
| 长期稳定性 | ±60PPM/年 |
| 频率输出 | |
| 调节范围 | 40Hz～65Hz |
| 分辨率 | 0.002Hz |
| 准确度 | ±0.002Hz |
| 温度漂移 | ±0.5PPM/℃ |
| 长期稳定性 | ±4PPM/年 |
| 谐波输出 | |
| 谐波次数 | 2～50次谐波可调 |
| 谐波含量最高 | 40% |
| 互感器测量输入 | |
| 标准互感器输入端电流 | |
| 测量精度 | 0.05%RD |
| 精确测量范围 | 0～6A |
| 电流测量档位 | 0.2A、1A、5A |
| 被检互感器输入端电流（大信号部分） | |
| 测量精度 | 0.05%RD |
| 精确测量范围 | 10mA～6A |
| 电流测量档位 | 0～50mA、50Ma～100mA、100mA～1A、1A～5A |
| 被检互感器输入端电流（小信号部分） | |
| 测量精度 | 0.05%RD |
| 精确测量范围 | 0～12mA |
| 工作电源 | |
| 工作电源 | 220V (±5％) AC @50Hz |
| 环境条件 | |
| 工作温度 | 0℃～40℃ |
| 相对温度 | ≤85% |
| 储存条件 | －30℃～60℃ |
