产品描述
产品简介

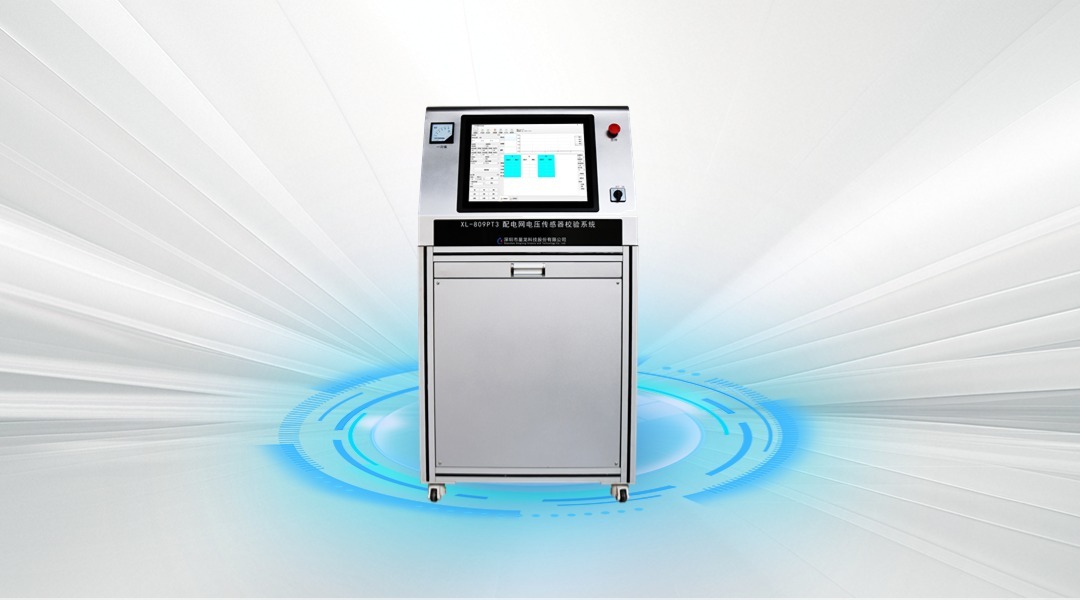

XL-809PT3配电网电压传感器校验系统，将校验仪、自升压标准电压传感器、程控可调电源以及负载箱等设备（部件）有机地组合在一起，设计成一个工作台式的配电网电压传感器检定装置，可实现对0.2S及以下等级的电压传感器进行全自动检测，自动生成测试报告，一次能检测3个电压传感器，工作效率高，特别适合电压传感器的生产企业和批量检验的检测机构使用。
主要功能
- 实现对配电网电压传感器（EVT）的比差和角差的校验。
- 电压传感器校验系统集传统设备（部件）于一体，配置自升压标准电压互感器、程控可调电源，自动化程度高，测量方法符合现行的互感器检定规程。
- 装置内所有设备（部件）均可按现有检定规程单独送检。
- 具备一次电压监视仪表，可显示一次电压。
- 大屏显示，并自带触摸屏，全中文操作提示，操作便捷，实时显示测量数据，并进行统计。
- 能实时显示被校传感器的波形，以便监测被检互感器波形畸变情况。
- 可根据需求任意编辑检定方案，实现全自动检定。
- 可根据客户提供的模板生成测试测试报告并打印，模板可任意编辑。
- 本产品适应性、扩展性强，支持后续的升级。
技术指标
| 1.校验仪技术指标 | |
| 准确度等级 | 0.05级（比差＜0.05%，角差＜2′） |
| 被检小信号输入范围 | 0～8.5V |
| 被检输入阻抗 | 200 MΩ |
| 标准电压档位 | 20V、100V |
| 被检小信号输入档位 | 0.0625V、0.2V、1V、6.25V |
| 负载电阻挡位 | 20kΩ、50kΩ、100kΩ、200kΩ、500kΩ、1MΩ、2MΩ |
| 负载准确度 | 1% |
| 2.程控可调电源指标 | |
| 容量 | 500VA |
| 电压输出范围 | 0～150V AC（低档）0～300V AC（高档）自动切换档位 |
| 输出频率 | 45～100Hz |
| 波形失真 T.H.D | 2%（纯阻性负载） |
| 显示翻译 | 电压Vrms、电流Arms、频率Fre、功率Wattage、功率因数PF |
| 测量精度 | 电压 0.5%FS+5dgt |
| 电流 0.5%FS+5dgt | |
| 频率 0.01%FS+5dgt | |
| 功率 0.5%FS+5dgt | |
| 3.自升压标准电压互感器指标 | |
| 升压范围 | 0～10kV |
| 电压输入范围 | AC 0～250V |
| 标准电压互感器变比 | 10kV：100V 10kV/√3：100V/√3 |
| 频率 | 50Hz |
| 准确度等级 | 0.02S级 |
| 额定负荷 | 0.25VA（100V）/ 0.07VA（100/√3） |
| 功率因数 | 1 |
| 容量 | 200VA |
| 4.其它指标 | |
| 工控机参数 | 显示器：19寸，分辨率1280*1024 |
| 处理器：I5 4210U | |
| 4G内存 | |
| 固态硬盘：120G | |
| 工作电源电压范围 | AC 220V±5% 50Hz |
| 整机功耗 | ＜1000VA |
| 预热时间 | ＜15分钟 |
| 外形尺寸（长×宽×高） | 700mm×620mm×1370mm |
| 重量 | 约60kg |
| 工作温度 | -5℃～+40℃ |
| 相对湿度 | ≤80%（无凝露及腐蚀性气体） |
