产品描述
产品简介

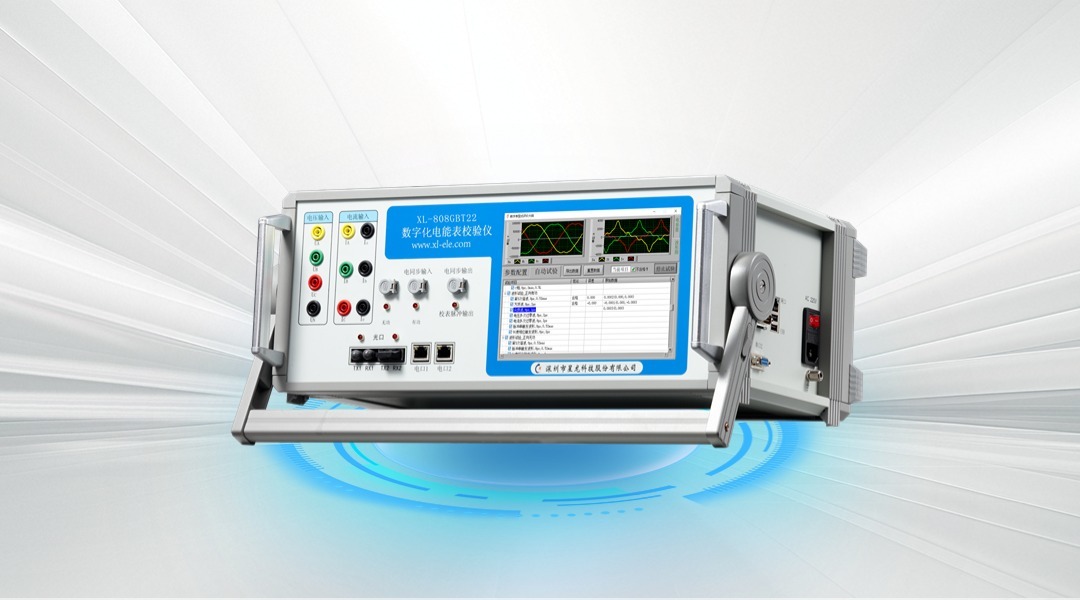

XL-808GBT22 数字化电能表校验仪具备实负荷检定、虚拟检定、虚负荷检定多种检定模式。符合新国标《GB/T 17215.303 交流电测量设备 特殊要求 第3部分：数字化电能表》并支持依据《JJF XXXX-XXXX 数字化电能表型式评价大纲》新版的型评大纲进行数字化电能表型式试验。
主要特点
- 符合新国标《GB/T 17215.303 交流电测量设备 特殊要求 第3部分：数字化电能表》并支持依据《JJF XXXX-XXXX 数字化电能表型式评价大纲》新版的型评大纲进行数字化电能表型式试验。
- 具备实负荷检定、虚拟检定、虚负荷检定多种检定模式。
- 可进行通信故障仿真测试，如帧丢失、通道异常等，全面考核数字化电能表的通信功能和容错能力。
- 兼容IEC61850-9-1/-9-2/-9-2LE协议，满足各种光纤接口要求，对通信参数具备自适应能力。
- 实负荷检定时能对IEC61850-9-1/IEC61850-9-2/ IEC61850-9-2LE的网络报文进行全息分析,如网络地址、ASDU个数、采样率、数据波形等。
- 虚拟检定和虚负荷检定时可灵活配置ASDU个数、采样点数等通信参数。
- 用户可以任意编辑自动检定方案，我司校验仪出厂已提供多种检定方案。
- 具有单MU、单光口双MU、双光口双MU多种MU模式，能对不同接线模式的数字化电能表进行检定。
- 具有ST、SC光纤以太网接口和双RJ45电以太网接口，提高通信的可靠性和方便接入不同接口的计量装置。
- 具有自动生成报表的功能，能根据客户要求的格式定制检定证书模板。
- 采用数字溯源法时，支持数字标准源模式及数字标准表模式。
- 保留模拟溯源法，支持采用传统电能基准，如COM3003(0.01级)，可实现精度校准和量值溯源。
技术参数
| 1)标准数字功率源 | |
| 额定一次电压 | 6kV~1000kV |
| 额定一次电流 | 100A~10000A |
| 虚拟二次电压 | 57.7V/100V |
| 虚拟二次电流 | 1A、5A |
| 采样率 | 4k(1ASDU)、12.8k(8ASDU) |
| 电压输出精度 | ＜0.01%RD(＞1kV) |
| 电流输出精度 | ＜0.01%RD(＞10A) |
| 有功功率输出精度 | ＜0.02%RD（U＞1kV，I＞10A） |
| 基波无功功率输出精度 | ＜0.02%RD（U＞1kV，I＞10A） |
| 频率输出范围 | 45Hz～65Hz |
| 频率分辨率 | 0.001Hz |
| 频率输出精度 | 0.001Hz |
| 有功电能测量准确度 | ＜0.02%RD（U＞1kV，I＞10A） |
| 基波无功电能测量准确度 | ＜0.02%RD（U＞1kV，I＞10A） |
| 2)数字量测量指标 | |
| 额定一次电压 | 6kV~1000kV |
| 额定一次电流 | 100A~10000A |
| 虚拟二次电压 | 57.7V/100V |
| 虚拟二次电流 | 1A、5A |
| 采样率 | 4k(1ASDU)、12.8k(8ASDU) |
| 电压测量准确度 | ＜0.01%RD(＞1kV) |
| 电流测量准确度 | ＜0.01%RD(＞10A) |
| 有功功率测量准确度 | ＜0.02%RD（U＞1kV，I＞10A） |
| 基波无功功率测量准确度 | ＜0.02%RD（U＞1kV，I＞10A） |
| 频率测量范围 | 45Hz～65Hz |
| 频率测量分辨率 | 0.001Hz |
| 频率测量准确度 | 0.01Hz |
| 有功电能测量准确度 | 0.02%RD（U＞1kV，I＞10A） |
| 基波无功电能测量准确度 | 0.02%RD（U＞1kV，I＞10A） |
| 3)模拟量测量指标 | |
| 电压测量范围 | 0～120V |
| 电压测量准确度 | (20～100V) 0.05%RD |
| 电流测量档位 | 200mA、1A、5A、10A |
| 电流精确测量范围 | 50mA～10A 0.05%RD |
| 有功功率测量准确度 | 0.05%RD PF=1 （50mA ～ 10A） |
| 0.1%RD PF=0.5L,0.5C （50mA ～ 10A） | |
| 无功功率测量准确度 | 0.2%RD PF≥0.5 |
| 频率测量范围 | 45Hz～65Hz |
| 频率测量分辨率 | 0.001Hz |
| 频率测量准确度 | 0.01Hz |
| 有功电能测量准确度 | 0.05%RD PF=1 （50mA ～ 10A） |
| 0.1%RD PF=0.5L,0.5C （50mA ～ 10A） | |
| 无功功率测量准确度 | 0.2%RD PF≥0.5 |
| 4)本机电能脉冲输出 | |
| 输出电能脉冲（单位为imp/kWh或imp/kvarh） | 可设置范围为3600～2000000imp/kWh或imp/kvarh输出为光隔输出，负载能力不大于5mA |
| 5)电能脉冲输入 | |
| 输入被校电能表脉冲（单位为imp/kWh或imp/kvarh） | 可以输入带小数点的数；校验圈数设置范围：1～100，最高能接收脉冲频率为100Hz |
| 6)其它指标 | |
| 工作电源电压范围 | AC 220V±5% 50Hz |
| 功耗 | 约30VA |
| 预热时间 | ＜15分钟 |
| 工作外部温度 | -10℃～55℃ |
| 相对湿度 | ≤85%；腐蚀性气体 |
| 尺寸 | 470mm×330mm×200mm |
| 整机重量 | 9kg |
