产品描述
产品介绍

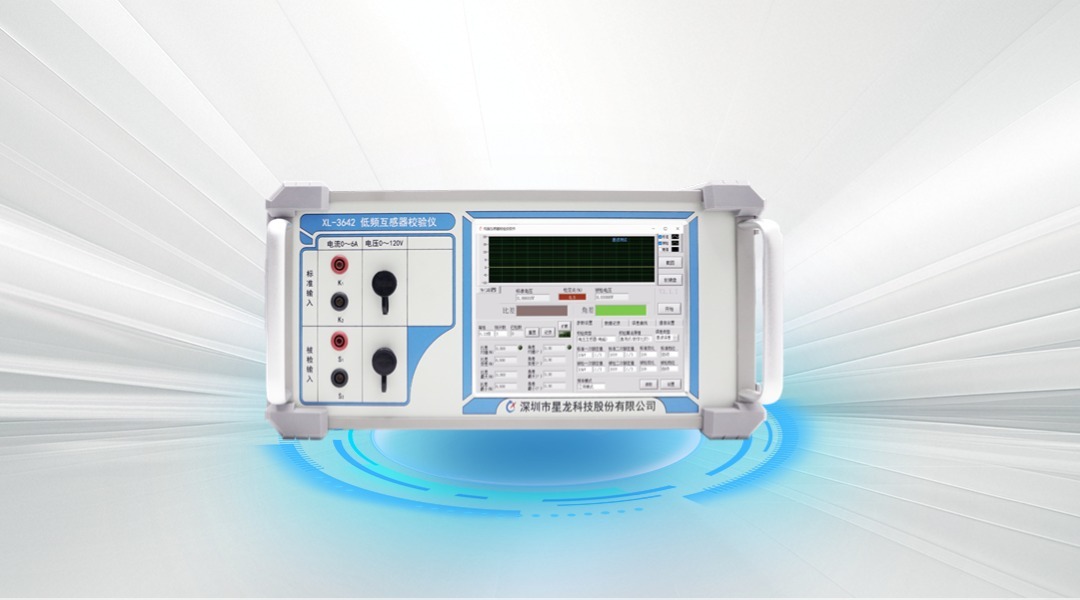

XL-3642低频电流互感器校验仪可对符合《GB/T 20840.2互感器 第2电流互感器的补充技术要求》、《GB/T 20840.8 互感器 第8部分电子式电流互感器》的额定频率15Hz~65Hz（如20Hz）的电磁式(低频)电流互感器进行试验。基于数字比较式互感器校验原理，内核采用双CPU架构，功能强大，以24Bit AD芯片和512倍过采样技术大大扩展了带宽，提高了测量精度。同时，采用FIR滤波器提高动态范围和信噪比。自主研发的人机交互操作软件采用大众化设计，使用简单方便。
主要功能
- 低频电压/电流互感器15Hz~30Hz频率下误差（比差、角差）试验；
- 电压/电流互感器工频误差（比差、角差）试验；
- 电压/电流互感器的2~40次谐波误差（比差、角差）试验；
- 电压/电流互感器的2~40次谐波误差（比差、角差）影响试验；
- 直流电压/电流互感器误差试验；
- 电压/电流互感器二次输出的谐波含有率分析及波形畸变率计算，并可以测试各次谐波的比值误差、相位误差；
技术指标
| 1.准确度等级 | |
| 0.05级 (比差< 0.05%，角差< 2') | |
| 2.测量准确度 | |
| 基波测量准确度 | |
| 电流测量准确度 | 50mA~6A：0.05%RD； |
| 10mA~50mA：0.1%RD； | |
| 电压测量准确度 | 10V~120V，0.05%RD |
| 输入范围 | 0~120V、0~6A |
| 比值误差测量准确度 | 0.05% |
| 相位误差测量准确度 | 2′ |
| 直流测量准确度 | 0.10% |
| 电流输入端阻抗 | 不大于0.1Ω(交流模式)、不大于5Ω(直流模式) |
| 测量频率范围 | 15~50Hz |
| 3.人机接口 | |
| 显示 | TFT液晶分辨率800*600 |
| 操作 | 触摸屏操作，工控机有USB口，可连接USB的鼠标键盘 |
| 尺寸 | 470mm×330mm×200mm |
| 整机重量 | 10kg |
| 5）环境条件 | |
| 供电电源电压 | AC 220V±10% 50 Hz |
| 外部空气温度 | (-10℃ ~ 55℃) |
| 最大相对湿度 | <85% |
产品文档
文件名
更新时间
相关产品
XL-3605宽量程电流互感器校验仪主要用于含工频电流、谐波等信号下电流互感器各频率信号及全波信号的角差和比差进行校验。校验项目包括：比差、角差、谐波分析、谐波准确度检定等。
