产品描述
产品介绍

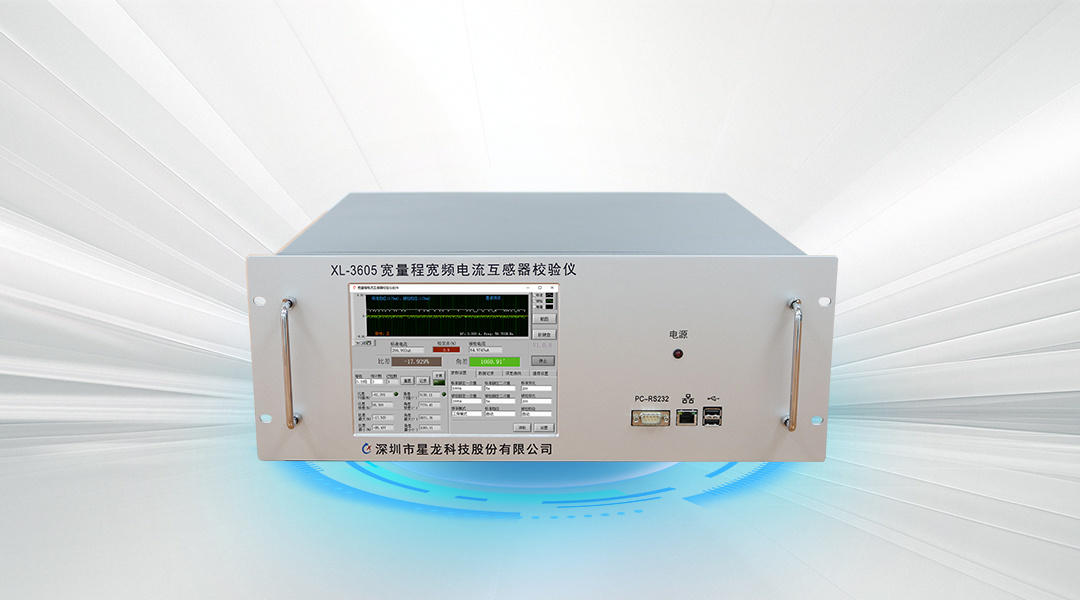

XL-3604 宽频电流互感器校验仪主要用于宽频电流互感器的校验。校验项目包括：比差、角差等。
主要功能
- 支持小信号输出的电子式互感器
- 支持传统电流互感器1A、5A和电压互感器57.7、100V进行校验。
- 支持按《T/CEC 296-2020 电容式电压互感器谐波传递特性测试技术规范》要求，对电容式电压互感器的谐波传递特性进行测试，支持对基波、谐波(2~50次)、间谐波(0.1~49.9次)进行校验。
- 支持对符合IEC61850-9-2/LE标准的电子式互感器进行校验。
主要特点
- 宽频电流传感器DCHz~2.5kHz频率下误差（比差、角差）试验；
- 电流传感器工频误差（比差、角差）试验；
- 电流传感器的2~40次谐波误差（比差、角差）试验；
- 电流传感器的2~40次谐波误差（比差、角差）影响试验；
- 电流传感器二次输出的谐波含有率分析及波形畸变率计算，并可以测试各次谐波的比值误差、相位误差。
技术参数
| 1.准确度等级 | 0.05级 |
| 2.测量准确度 | |
| 基波测量准确度 | |
| 电流测量准确度 | 50mA~6A：0.05%RD； |
| 10mA~50mA：0.1%RD； | |
| 标准输入范围 | 0~6A（5A标准端子） |
| 0~100（100A标准端子） | |
| 被检输入范围 | 0~6A |
| 比值误差测量准确度 | 30Hz~200Hz：<0.05% |
| 200Hz~1kHz：<0.05% | |
| 1kHz~2.5kHz：<0.1% | |
| 相位误差测量准确度 | 30Hz~200Hz：<2′ |
| 200Hz~1kHz：<5′ | |
| 1kHz~2.5kHz：<10′ | |
| 直流测量准确度 | 0.10% |
| 电流输入端阻抗 | 不大于0.1Ω(交流模式)、不大于5Ω(直流模式) |
| 测量频率范围 | DC~2.5kHz |
| 3.人机接口 | |
| 显示 | TFT液晶分辨率800*600 |
| 操作 | 触摸屏操作，工控机有USB口，可连接USB的鼠标键盘 |
| 尺寸 | 470mm×330mm×200mm |
| 整机重量 | 10kg |
| 4.环境条件 | |
| 供电电源电压 | AC 220V±10% 50 Hz |
| 外部空气温度 | (-10℃ ~ 55℃) |
| 最大相对湿度 | <85% |
