产品描述
产品简介

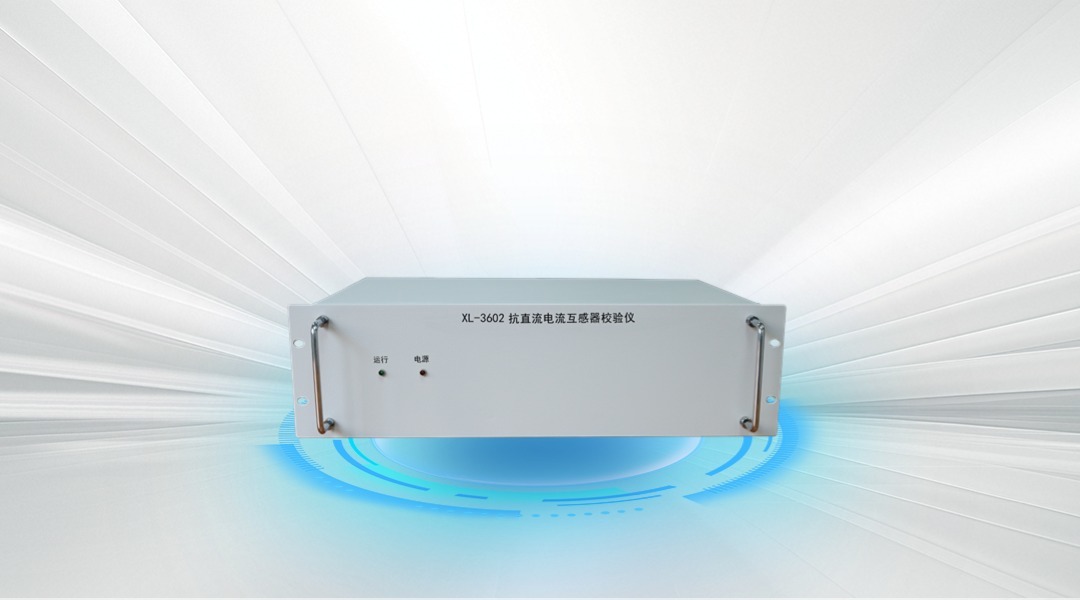

XL-3602抗直流互感器校验仪主要用于DBI抗直流偏磁低压电流互感器校验，具备工频误差试验、工频叠加直流分量试验、正弦半波试验、谐波试验功能。
主要用途
- 能够检定含直流、谐波及工频电流信号下低压电流互感器各频率信号及全波信号的角差和比差；
- 被检信号兼容1A和5A额定二次值；
- 标准信号兼容电阻分压输出和直流电流输入。
主要技术特点
- 采用24Bit AD芯片和512倍过采样技术,大大扩展带宽提高精度
- 采用多档位自动切换和FIR滤波器提高动态范围和信噪比。
- 能够显示波形、频率、幅度、相位等数据便于综合分析互感器性能。
- 带有工控机，分辨率800*600且带触摸屏，便于操作。
- 配有功能强大，操作简便的软件，可运行于工控机或笔记本上。
- 可统计比差及角差的均值、变差、极值、多次误差等数据，可对电子式互感器的稳定性及线性进行全面检定。
- 可进行多次谐波分析及对电子式互感器的各次谐波精度进行校验。
技术指标
| 基波测量准确度 | ||||
| 电流测量准确度 | 5%~120%In，0.02%RD (In=1A或In=5A） | |||
| (交流、直流、交流+直流) | 1%~5%In，0.05%RD (In=1A或In=5A） | |||
| 标准输入范围 | 0%~120%In（In=1A或In=5A） | |||
| 被检输入范围 | 0%~120%In（In=1A或In=5A） | |||
| 准确度等级 | 0.02级 | |||
| 比值误差测量准确度 | 0.02% | |||
| 相位误差测量准确度 | 0.6′ | |||
| 1A标准输入端阻抗 | 不大于0.07Ω | |||
| 5A标准输入端阻抗 | 不大于0.01Ω | |||
| 1A被检输入端阻抗 | 不大于0.07Ω | |||
| 5A被检输入端阻抗 | 不大于0.01Ω | |||
| 测量频率范围 | 20~440Hz | |||
| 直流测量准确度 | ||||
| 直流电流测量准确度 | 0.1级 | |||
| 谐波测量准确度 | ||||
| 谐波次数 | 2~4次 | 5~6次 | 7~9次 | 10~25次 |
| 谐波比值差测量准确（%） | 0.1 | 0.2 | 0.5 | 1 |
| 谐波相位差测量准确（︒） | 0.2 | 0.5 | 1 | 2 |
| 其它参数 | ||||
| 工作电源 | AC 220V±10% 50 Hz 150VA | |||
