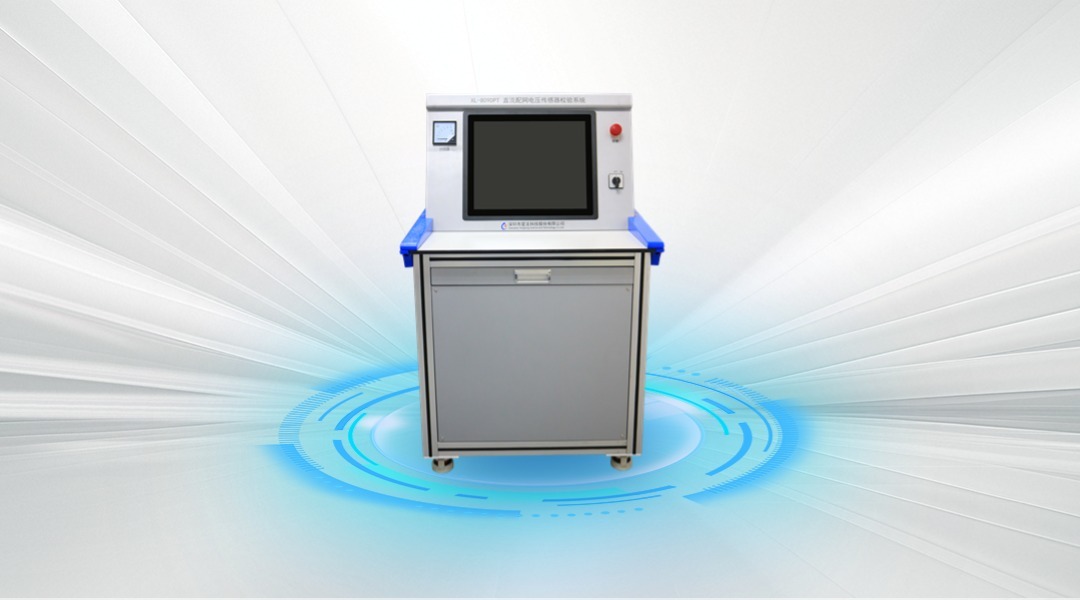

产品描述
主要功能
- 实现对直流配电网电压传感器的比差校验。
- 直流电压传感器校验系统集传统设备（部件）于一体，配置有互感器校验仪、10kV全屏蔽直流标准分压器、程控可调直流高压源，自动化程度高，满足现行的传感器检定规程。
- 装置内所有设备（部件）均可按现有检定规程单独送检。
- 具备一次电压监视仪表，可显示一次电压。
- 大屏显示，并自带触摸屏，全中文操作提示，操作便捷，实时显示测量数据，并进行统计。
- 能实时显示被校传感器的波形，以便监测被检传感器波形畸变情况。
- 可根据需求任意编辑检定方案，实现全自动检定。
- 可根据客户提供的模板生成测试测试报告并打印，模板可任意编辑。
- 本产品适应性、扩展性强，支持后续的升级。
技术指标
| 1. 互感器校验仪指标 | |
| 准确度等级 | 0.05级 |
| 标准和被检输入范围 | 0～10V |
| 标准和被检输入档位 | 0.15V，0.5V、2V、10V |
| 测量范围 | 1%-120%Un |
| 输入阻抗 | ≥100MΩ |
| 负载电阻挡位 | 20kΩ、50kΩ、100kΩ、200kΩ、500kΩ、1M、2M |
| 负载准确度 | 3% |
| 2. 程控可调直流高压源 | |
| 输出范围 | 0-10kV |
| 精度 | 1%RD |
| 稳定度 | 优于0.1%（热稳定后） |
| 纹波系数 | 优于0.1%有效值 |
| 3. 10kV全屏蔽直流标准分压器 | |
| 输入范围 | 0-10kV |
| 标准电压互感器规格 | 10kV：10V |
| 标准电压互感器准确度 | 0.02级 |
| 4. 其它指标 | |
| 工控机参数 | 显示器：19寸 |
| 处理器：I5 | |
| 4G内存 | |
| 工作电源 | AC220V±5% 50Hz |
| 整机功耗 | ＜1000VA |
| 预热时间 | ＜15分钟 |
| 重量 | 约65kg |
| 工作温度 | -5℃～+40℃ |
| 相对湿度 | ≤80%（无凝露及腐蚀性气体） |
