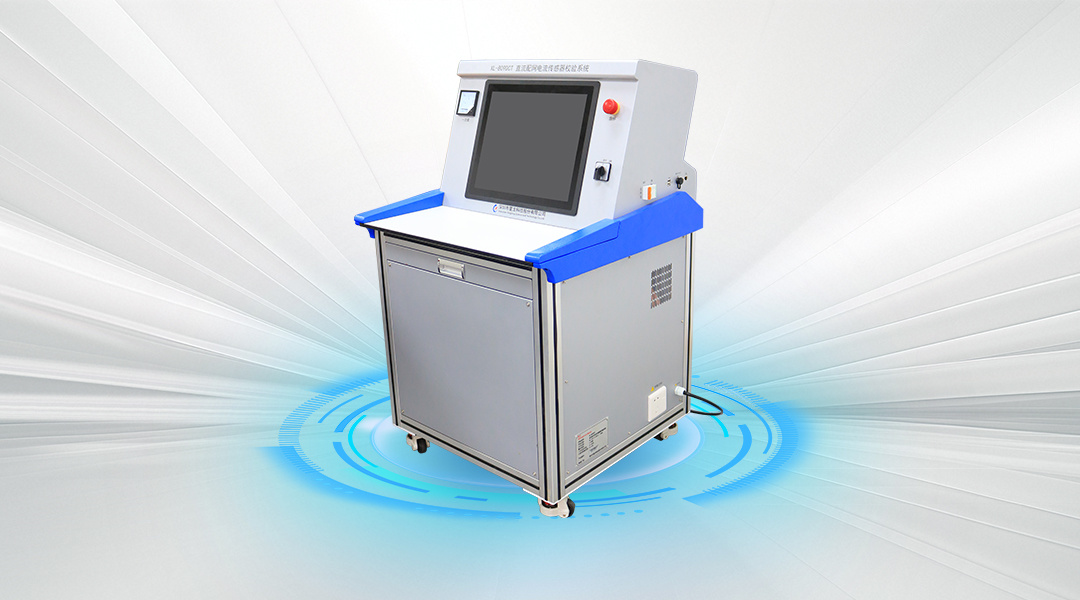

产品描述
主要功能
- 实现对直流电流传感器的误差校验。
- 电流传感器校验系统集传统设备（部件）于一体，内置有互感器校验仪、标准电流传感器、程控直流大电流源，自动化程度高，满足现行的互感器检定规程。
- 装置内所有设备（部件）均可按现有检定规程单独送检。
- 具备一次电流检定点监视仪表，可显示一次电流检定点。
- 大屏显示，并自带触摸屏，全中文操作提示，操作便捷，实时显示测量数据，并进行统计。
- 能实时显示被校传感器的波形，以便监测被检传感器波形畸变情况。
- 可根据需求任意编辑检定方案，实现全自动检定。
- 可根据客户提供的模板生成报告，模板可任意编辑。
- 本产品适应性、扩展性强，支持后续的升级。
技术指标
|
准确度等级 |
0.05级 |
|
标准电流输入范围 |
DC 0-0.4A |
|
标准测量范围 |
1%-100%In |
|
被检小信号输入范围 |
0～10V |
|
被检测量范围 |
1%-120%Un |
|
标准电流档位 |
0.0032A、0.016A、0.08A、0.4A |
|
被检小信号输入档位 |
|
|
负载电阻挡位 |
20kΩ、50kΩ、100kΩ、200kΩ、500kΩ、1MΩ、2MΩ |
|
负载准确度 |
3% |
|
输出范围 |
DC 0-600A |
|
精度 |
1%RD |
|
纹波系数 |
优于0.5%FS+10mVrms |
|
容量 |
3kW |
|
输入范围 |
DC 0-600A |
|
标准电流互感器变比 |
600A：0.4A |
|
准确度等级 |
0.02级 |
|
工控机参数 |
19寸 |
|
处理器：I5 |
|
|
4G内存 |
|
|
工作电源 |
AC 220V±5% 50Hz |
|
最大整机功耗 |
≈3500VA |
|
预热时间 |
＜15分钟 |
|
重量 |
约75kg |
|
工作温度 |
-5℃～+40℃ |
|
相对湿度 |
≤80%（无凝露及腐蚀性气体） |
