产品描述
产品简介

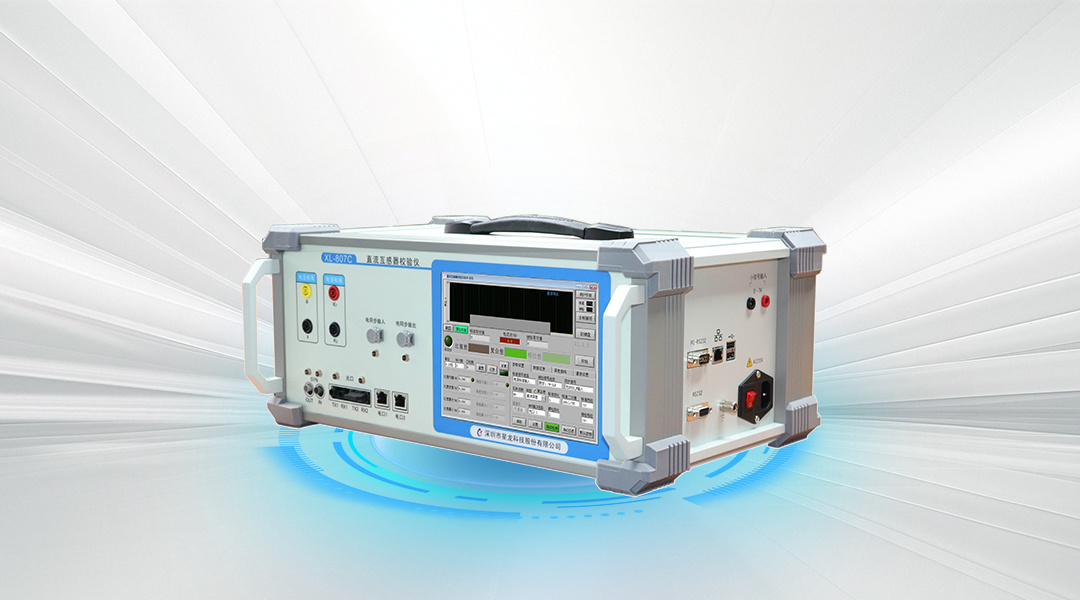

XL-807C 直流互感器校验仪主要用于对符合IEC61850（-9-1、-9-2、-9-2LE）标准输出以及小电压输出的交直流电子式互感器进行校验。校验项目包括：比差、角差、延时、谐波分析、谐波精度检定、直流测试等。
主要功能
- 对符合IEC61850（-9-1、-9-2、-9-2LE）标准输出以及电压小信号输出的交直流电子式互感器进行校验。
- 对交直流电子式互感器的比差、角差、复合误差进行测试。
- 对电子式互感器的各次谐波精度进行测试。
- 对合并单元的完整性、传输延时、帧离散度、对时误差、守时误差进行测试。
- 对电子式互感器的传输延时进行校验。
主要特点
- 使用传统互感器校验装置（BHE型）和Agilent 3458A数字多用表实现量值传递。
- 可使用内置的高稳定度的晶体输出脉冲同步信号。
- 能对IEC61850（-9-1、-9-2、-9-2LE）的协议包进行全帧解析，自动分析ASDU个数，采样点数等，可显示所有通道波形图，无需抓包即可直观查看所有通道数据。
- 具有ST、SC双光纤以太网接口和双RJ45以太网接口，提高可靠性，同时方便接入不同接口的电子式互感器。
- 采用24Bit AD芯片和512倍过采样技术，大大扩展带宽提高精度。
- 能够显示波形、频率、幅度等数据便于综合分析互感器性能。
- 带有工控机，分辨率高达800*600且带触摸屏，更能方便操作。
- 配有功能强大，操作简便的软件，可运行于工控机或笔记本上。
- 可统计比差及角差的均值、变差、极值、多次误差等数据，可对电子式互感器的稳定性及线性进行全面检定。
- 可进行多次谐波分析及对电子式互感器的各次谐波精度进行校验。
技术指标
| 1）准确度等级 | |
| 0.05级 (比差< 0.05%,角差< 2') | |
| 2）通信协议 | |
| IEC61850-9-1/ IEC61850-9-2/ IEC61850-9-2LE/FT3 | |
| 3）输入范围 | |
| 电流标准端 | AC 0~6A DC：0~8.484 A |
| 电压标准端 | AC 0~80V DC：0~113.12 V（默认） |
| AC：0~120 V DC：0~169.68 V（定制） | |
| 小电压输入端 | AC 0~7V DC：0~9.89 V |
| 4）精确测量范围 | |
| 交直流电流输入 | 1%-120%In (0.05%RD In=1 A 和 5 A) |
| 交直流电压输入 | 10%-120%Un (0.05%RD Un =100/√3 V 或 100 V) |
| 小电压输入 | 10%-120%Un (0.05%RD Un =5 V) |
| 5）AD采样精度 | |
| 在额定量程幅度测量不确定度 | 优于 0.01% |
| 6）SV接口 | |
| 光以太网口 | ST 1组(多模光纤波长1310nm) |
| SC 1组(多模光纤波长1310nm) | |
| 电以太网口 | RJ45 2个 |
| 7）同步 | |
| 光同步输入(秒脉冲和B码可配置) | 1个 |
| 光同步输出(秒脉冲和B码可配置) | 1个 |
| 电同步输入 | 1个 |
| 电同步输出 | 1个 |
| 8）人机接口 | |
| 显示 | TFT液晶分辨率800*600 |
| 操作 | 触摸屏操作，工控机有USB口，可连接USB的鼠标键盘 |
| 整机重量 | 8kg |
| 9）环境条件 | |
| 供电电源电压 | AC 220V±10% 50 Hz |
| 外部空气温度 | (-10℃ ~ 55℃) |
| 相对湿度 | <85% |
