产品描述
产品简介

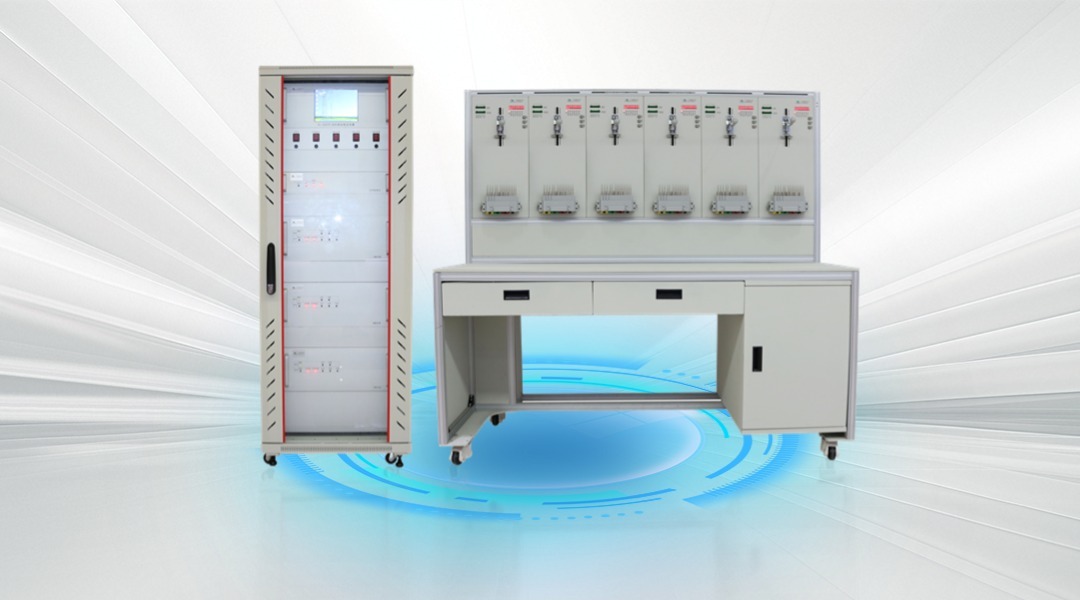

XL-3200T6交流电能表动态性能检验装置可以输出三相交直流电压和三相交直流电流，电压和电流均可输出直流、方波、三角波、正弦波、各次谐波叠加，基波叠加低频震荡，自定义波形，各种类型的波形拼接输出等功能，-3dB带宽可达20kHz。可用于需要复杂带功率波形信号输出的场合，如电能表的动态性能检测、互感器检测、谐波分析等
功能特点
- 高测量准确度：功率、电能测量准确度等级0.05级，电压、电流测量准确度等级0.05级，可用于交流量、谐波、动态性能的计量、校准。
- 标准表法：内置0.05级/0.2级交流/谐波标准表，装置采用标准表法检定被检表，方便溯源送检。
- 宽输出、测量范围：输出、测量范围30~420V，50mA~120A，满足交流电能表、谐波电能表、交流表的动态性能等交流计量装置的检定、校准。
- 谐波检定项目全面，包括部分型式试验（XL3203T6）：基本误差、纯基波或每次谐波或基波叠加谐波电能误差、起动、潜动、日计时误差试验、电参数、常数试验等谐波性能测试功能。
- 动态性能检定项目全面，包括部分型式试验（XL3200T6）：稳态基本误差、动态基本误差、动态启动、起动、潜动、日计时误差试验、电参数、常数试验等动态性能测试功能。
- 无接线检表：采用国网技术规范要求的压表工装，挂取表方便，无需另外接线。
- 输出稳定度高：采用线性功放，输出稳定度典型值可达0.005%RG/min。
- 2~50次谐波测量：谐波测量准确度0.2%，满足目前现有的JJG 1106-2015、交流动态性能、IR46测试要求。
- 高准确度的秒脉冲：内置可选的高准确度GPS时钟，典型时钟准确度为60ns/s，方便时钟溯源。
- 多表位检测、效率高：支持同时6表位，满足被检表大批量检测的需求，检定高效。
- 年稳定度高：采用高精度进口器件，测量年稳定度典型值为100PPM/年，可常年使用无需校准。
- 专业软件：支持直流电能表的自动或者半自动检定，支持检定数据记录、管理，检定完成后可以按照模自动生成检定证书，且模板可自由编辑。
- 人机交互，简单灵活：内部通讯采用串口服务器、交换机将所有模块通过网络互联，控制软件通过网口通讯控制整个设备。
技术参数
| 项目 | XL-3200T6 | XL-3223T6 |
| 准确度等级 | 功率/电能：0.1/0.05级，交流/直流：0.1/0.05级，谐波：0.5/0.2% | |
| 测试相，表位 | 三相，6表位 | |
| 电压输出 | 输出范围：30-456V，稳定度：0.05%/min，输出功率：每表位：15VA | |
| 电流输出 | 输出范围：0.05-120A，稳定度：0.05%/min | |
| 频率输出 | 电压：0.001-5KHz、电流：0.001-2.5KHz | 电压/电流：0.001-2.5KHz |
| 电压测量 | 测量范围：30-456V | |
| 准确度：0.1/0.05%RD（30V~420V）、0.1/ 0.05%RG（0V~420V） | ||
| 电流测量 | 测量范围：50mA -120A | |
| 0.1/0.05%RD（0.05A~100A）、0.1/0.05%RG（0A~100A） | ||
| 功率、电能测量 | 范围：电压、电流测量范围的组合 | |
| 准确度：有功：0.1/0.05%RD PF≥0.5 （0.05A~100A /30V~420V） | ||
| 无功：0.2/0.1%RD PF≥0.5 （0.05A~100A /30V~420V） | ||
| 谐波电能准确度：0.5/0.2% | ||
| 谐波测量 | 范围：2～ 50次谐波，准确度：0.2/0.1% | |
| 相位测量 | 范围：0~359.99度，准确度：0.01/0.05°（电流≥200mA,电压≥30V） | |
| 频率测量 | 范围：45Hz~65Hz，准确度：0.005Hz | |
| 功率因素测量 | 范围：-1~0~+1，准确度：0.001/0.0005 | |
| 电能脉冲 | 脉冲输出：频率<10KHz，TTL电平（5V），负载能力≤5mA | |
| 脉冲输入：脉冲频率<1KHz，TTL电平（5V），负载能力<1mA | ||
| 年稳定度 | 0.1级：电压、电流：±200PPM/年 | |
| 0.05级：电压、电流：±100PPM/年 | ||
